| ブランド名: | NUOYING |
| モデル番号: | NYRD806 |
| MOQ: | 1 PC |
| 価格: | $178~$820/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
工場製 26GHz ホーン型レーダー 液体レベルトランスミッター 316L アンテナ NYRD806 軽く腐食性のある液体
26GHzレーダーレベル送信機 製品説明
NYRD806レーダーレベルトランスミッタは,最大計測距離30mの26GHz高周波レーダーレベル計測器である.アンテナはさらに最適化されている.新しい高速マイクロプロセッサは高速な信号分析と処理を行うことができます複雑な測定条件で使用できる.
26GHzレーダーレベルトランスミッターの動作原理
レーダーオブジェクト位置アンテナは狭いマイクロ波パルスを発射し,アンテナを通して下へと送信されます. パルス波が測定媒体の表面に触れた後,再びアンテナシステムによって反射され受信されます電子回路の部分に送信され,自動的にオブジェクトレベル信号に変換されます (パルスが非常に速く移動するので,電磁波が標的に到達して受信機に戻るまでの時間はほぼ瞬時です).
測定基準:スレッド底面またはフレンズの密封面.
注: レーダーレベル送信機を使用する場合,最大レベルは測定盲点領域 (図のD領域) に入らない.
26GHzレーダーレベルトランスミッター 応用分野
1発電所:貯水池,シロポンプ,蒸気小鉢,灰貯蔵,油タンクなど
2油田:原油貯蔵タンク,精製油貯蔵タンク,沈殿タンク,下水タンク,掘削泥タンクなど
3化学:原油蒸留塔,原材料シロ,中間シロ,反応タンク,アンモニアタンク,アスファルト貯蔵タンクなど
4金属工学: 原材料シロ,補助材料シロ,電解電池バッファタンクなど
5水資源:運河,貯水池,農地灌水,川水位監視,急洪水警告,都市洪水など
6食品:ジュース工場,ミルク工場,ビール工場の貯蔵タンクなど
NYRD806 26GHzレーダーレベルトランスミッター技術パラメータ
| 製品モデル | NYRD806 |
| 典型的な用途 |
耐熱性,耐圧性,軽く腐食性のある液体 |
| アンテナ材料 | 316L (選択可能) |
| アンテナタイプ | ホーンアンテナ |
| 測定範囲 | 30m |
| 測定精度 | ±3mm |
| 電源 | 24VDC (2ワイヤー,4ワイヤー) |
| 中気温 | -40~250°C |
| プロセス接続 | ブラケット,フレンズ (オプション) |
| プロセス圧力 | -0.1〜4.0MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

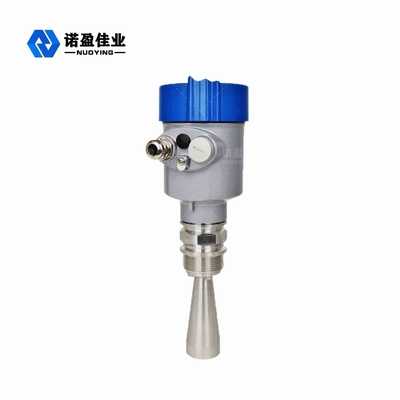

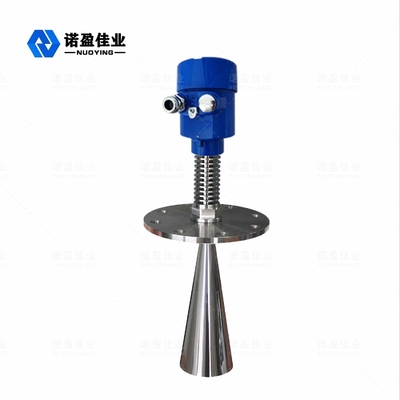

NYRD806 26GHzレーダーレベルトランスミッター関連 写真
