| ブランド名: | NUOYING |
| モデル番号: | NYRD-SL |
| MOQ: | 1 PC |
| 価格: | $158~$800/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
26GHz 高周波 4-20mA ハートレーダーレベルトランスミッター
26GHzレーダーレベルトランスミッター製品説明
NYRD-SLレーダーレベルトランスミターは,最大測定距離80mの26GHz高周波レーダーレベル測定器である.アンテナはさらに最適化されている.新しい高速マイクロプロセッサは高速な信号分析と処理を行うことができます複雑な測定条件で使用できる.
26GHzレーダーレベルトランスミッター作業原理
レーダーオブジェクト位置アンテナは狭いマイクロ波パルスを発射し,アンテナを通して下へと送信されます. パルス波が測定媒体の表面に触れた後,再びアンテナシステムによって反射され受信されます電子回路の部分に送信され,自動的にオブジェクトレベル信号に変換されます (パルスが非常に速く移動するので,電磁波が標的に到達して受信機に戻るまでの時間はほぼ瞬時です).
測定基準:スレッド底面またはフレンズの密封面.
注: レーダーレベル送信機を使用する場合, 最大レベルは測定盲点領域 (図のD領域) に入らない.
NYRD-SL 26GHzレーダーレベル送信機テクニカルパラメータ
| 製品モデル | NYRD-SL |
| 典型的な用途 | 排水池,貯水池,川,湖,浅瀬など |
| アンテナ材料 | PTFE,304,316,PP,PFA |
| アンテナタイプ | ホーンアンテナ |
| 測定範囲 | 30m,80m (オプション) |
| 測定精度 | ±3mm |
| 電源 | 24VDC (2ワイヤー,4ワイヤー) |
| 中気温 | -40~+80°C |
| プロセス接続 | スレッド,フレンズ (オプション) |
| プロセス圧力 | -0.1〜2.0MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

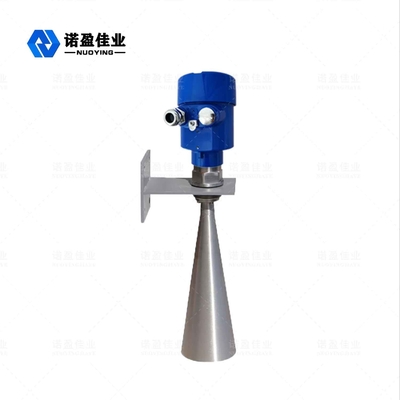

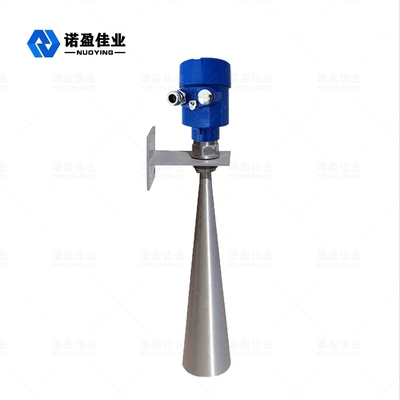

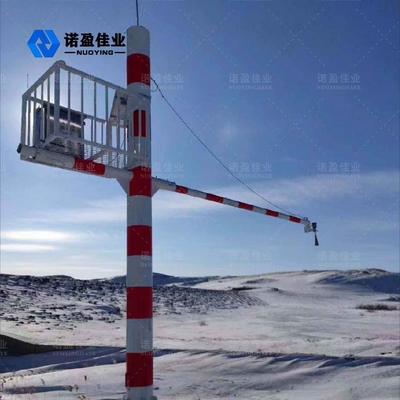

NYRD-SL 26GHzレーダーレベルトランスミッター関連 写真
