商品の詳細:
|
プロセス圧力インターフェース: | -0.1~4.0Mpa | 信号の出力: | 4…20mA/HART/RS485/Modbus |
---|---|---|---|
アンテナの種類: | フレキシブルケーブル、ハードロッド | 典型的なアプリケーション: | 液体、固体塵 |
製品モデル: | NYSP-M22 | アンテナ材質: | PTFE、304、316 |
温度精度: | -40~+130℃ | 測定範囲: | 3m,20m |

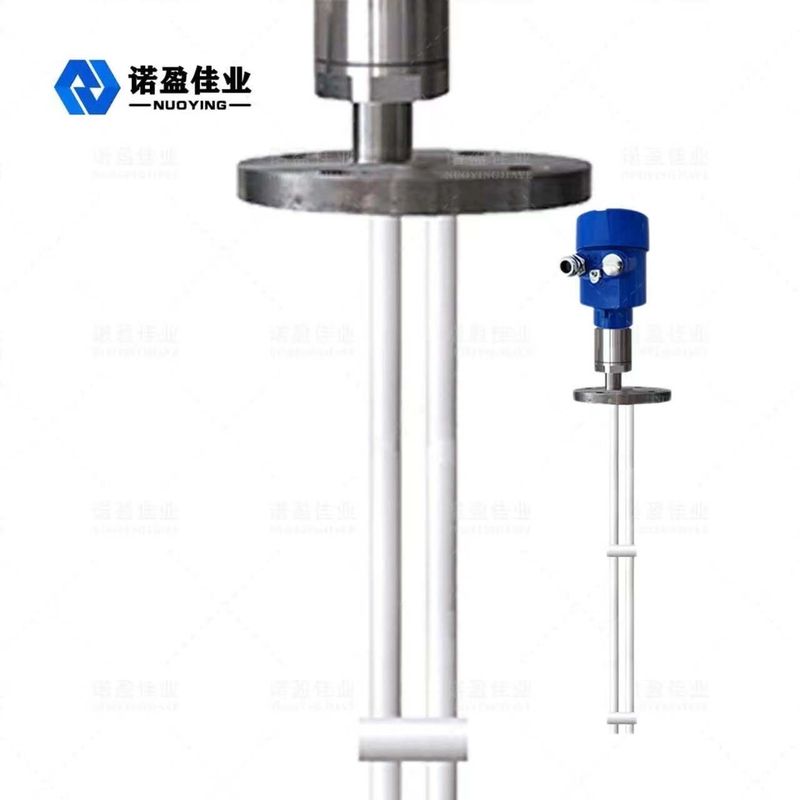

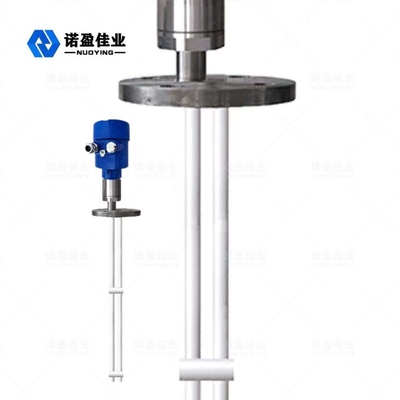

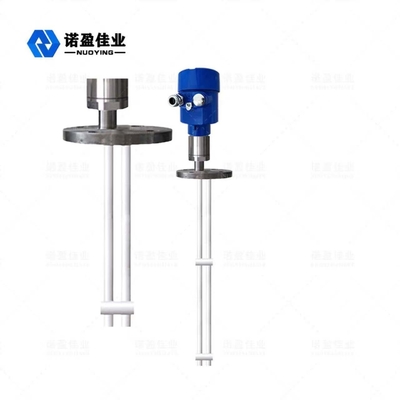

NYSP-M22 RF 高感度ワイドレンジアプリケーションレベルメーター
NYSP-M22 RFアドミタンスレベルメーターの動作原理
RFアドミタンス液面計は、RFアドミタンス原理に基づく連続液面測定製品です。この製品は、安定性が高く、感度が高く、適用範囲が広いという利点があります。従来の静電容量式液面計と比較して、モジュラー設計により、機器のセットアップが簡単で便利になります。設定後は通常通り使用でき、生涯メンテナンスフリーです。機器の操作を直感的に把握し、トラブルにタイムリーに対処することができます。また、複雑な産業の場面でも安全で信頼性があります。
高周波導電率測定技術は、独自の特長を持つ液面測定技術です。この概念は一般的な静電容量測定技術と非常に似ていますが、RF 伝導技術は電子ユニットにドライブ シールド回路とチョッパー回路を追加し、インピーダンスと静電容量抵抗を独立して測定できるようにします。物理法則により、サスペンションのインピーダンスはサスペンションの容量性抵抗に等しいと計算されるため、サスペンションの影響は発振回路の位相シフトによって測定され、総出力から除外されます。
高周波導電率計のプローブは貯蔵タンクに設置されており、プローブを通して電位変化による高周波信号が得られます。プローブ ドライブ カバーは、RF 電流が吊り下げられた材料を介してループを形成するのを防ぐことができるため、機器の測定の精度が保証されます。
典型的なアプリケーション |
液体、粉塵、固体 |
製品モデル |
NYSP-M22 |
アンテナの種類 | フレキシブルケーブル、ハードロッド |
アンテナ材質 | PTFE、304、316 |
測定範囲 | 0~20m (数百メートルは深い井戸のために測定することができます、カスタマイズされた) |
測定精度 | 0.05%~0.1%F.S |
電源 | DC24V |
信号出力 | 4...20mA/HART/RS485/Modbus... |
プロセス温度 | -40~+130℃ |
プロセス圧力 | -0.1~4.0MPa |
プロセス接続 | ねじ、フランジ (オプション) |
電気的インターフェース | M20 × 1.5、½ "NPT |
保護等級 | IP65、IP67、IP68 (オプション) |
防爆グレード |
Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
注:製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYSP-M22 RF アドミタンス レベル メーターの設計上の特徴
抗サスペンション材料駆動シールド回路の独自の設計により、抗サスペンション材料の性能を向上させることができます。
パワーレンジ。DC13~35V
適応プローブプロセス温度 - 100 ℃ ~ 800 ℃
12cmや数cmの横長測定にはノーブラインド測定は適用できません
最大測定範囲は数百メートルまたは数百メートルです。
粘性物質の界面測定が最大のメリット
小麦粉、ざらつき、蒸気、結晶化、ワックス沈着に強い、安定した信頼性の高い出力
非メンテナンス、非可動部品、非摩耗部品、不定期の清掃、メンテナンスおよび試運転
