商品の詳細:
|
| 信号の出力: | 4…20mA/HART/RS485/Modbus | プロセス圧力インターフェース: | -0.1~4.0Mpa |
|---|---|---|---|
| 典型的なアプリケーション: | 液体、粉塵、超高温絶縁固体 | 製品モデル: | NYSP-M20 |
| アンテナの種類: | フレキシブルケーブル、ハードロッド | アンテナ材質: | PTFE、304、316 |
| 温度精度: | -40~+130℃、-100~+200℃ | 測定範囲: | 0~20m |

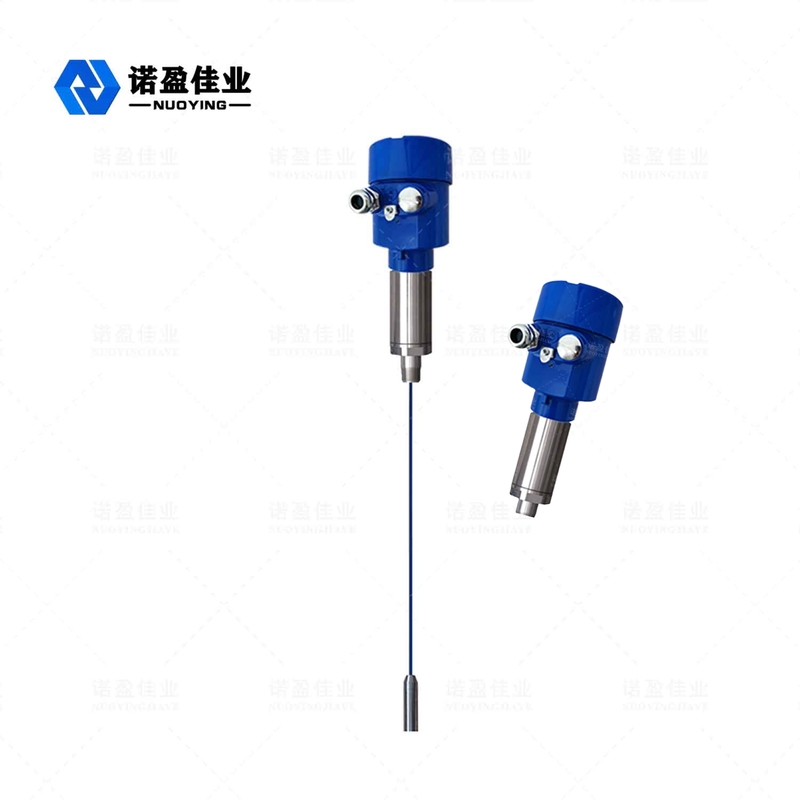

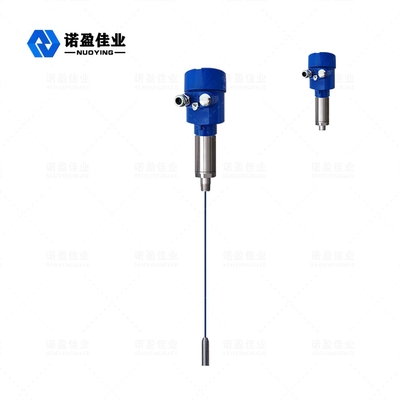

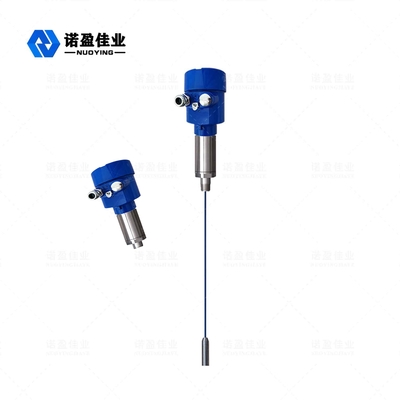

NYSP-M20 RF アドミタンス フライ アッシュ レジスタンス PTFE レベル メーター
NYSP-M20 RFアドミタンスレベルメーターの動作原理
RFアドミタンスレベルメータは、RFアドミタンス原理に基づく連続レベル測定製品です。この製品は、安定性が高く、感度が高く、用途が広いという利点があります。従来の静電容量式レベルメーターと比較して、モジュラー設計を使用して機器を簡単かつ便利に設定できます。設定が完了すると、通常どおり使用でき、生涯メンテナンスフリーです。装置の操作を直感的に理解し、トラブルにタイムリーに対処できます。また、複雑な産業の場面でも安全で信頼性があります。
Rf 導電率測定技術は、独自の利点を持つレベル測定技術です。概念は一般的な静電容量測定技術と非常に似ていますが、RF 伝導技術はドライブ シールド回路とチョッパー回路を電子ユニットに追加し、インピーダンスと静電容量抵抗の独立した測定を可能にします。物理法則は、サスペンションのインピーダンスとサスペンションのキャパシタンス抵抗が等しいと計算するため、サスペンションの影響は発振回路の位相シフトによって測定され、総出力から除外されます。
RF 導電率計のプローブは貯蔵タンクに取り付けられており、電位の変化によって引き起こされる RF 信号がプローブを介して取得されます。プローブ ドライブ カバーは、RF 電流がサスペンション材料を通って迂回してリングを形成するのを防ぎ、機器の測定精度を保証します。
|
典型的なアプリケーション |
液体、粉塵、超高温絶縁固体 |
| 製品モデル |
NYSP-M20 |
| アンテナの種類 | フレキシブルケーブル、ハードロッド |
| アンテナ材質 | PTFE、304、316 |
| 測定範囲 | 0~20m (数百メートルは深い井戸のために測定することができます、カスタマイズされた) |
| 測定精度 | 0.05%~0.1%F.S |
| 電源 | DC24V |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| プロセス温度 | -40~+130℃,-100~+200℃ |
| プロセス圧力 | -0.1～4.0MPa |
| プロセス接続 | ねじ、フランジ (オプション) |
| 電気的インターフェース | M20 × 1.5、½ "NPT |
| 保護等級 | IP65、IP67、IP68 (オプション) |
| 防爆グレード | Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
注：製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYSP-M20 RF アドミタンス レベル メーターの設計上の特徴
独自のアンチ サスペンション材料は、シールド回路設計を駆動し、アンチ サスペンション材料の能力を向上させることができます。
パワーレンジ。13～35vdc
適応プローブプロセス温度。- 100℃～800℃
ブラインド測定は、12センチメートルまたは数センチメートルの水平測定には適用できません
最大測定範囲は数百メートルまたは数百メートルです。
粘性物質の界面測定が最大のメリット
小麦粉、ラフ、水蒸気、クリスタル、ワックス沈みに強い、安定した信頼性の高い出力
保守しない、部品を動かさない、部品を摩耗しにくい、定期的に清掃しない、保守およびデバッグしない
