商品の詳細:
|
| 信号の出力: | 4…20mA/HART/RS485/Modbus | 電気インターフェイス: | M20 × 1.5、½ "NPT |
|---|---|---|---|
| 典型的なアプリケーション: | 液体、固体塵 | 測定範囲: | 3m，20m |
| アンテナの種類: | 可とうケーブル、絶縁可とうケーブル、非絶縁可とうケーブル、硬質棒 | アンテナ材質: | PTFE、304、316 |
| 製品モデル: | NYSP-M18 | プロセス温度精度: | -40~+130℃ |

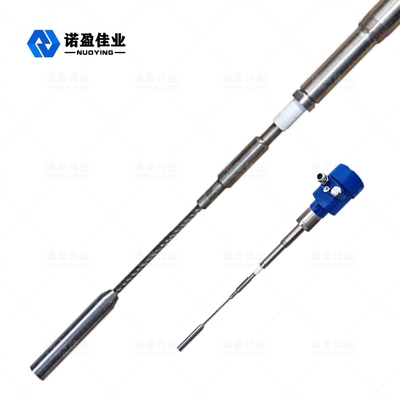

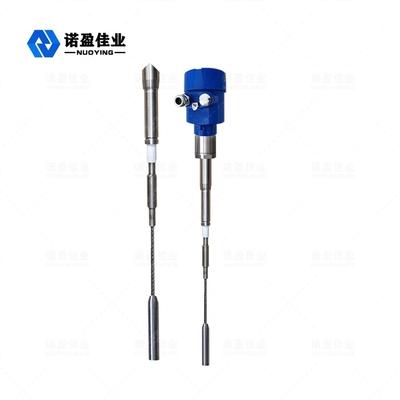

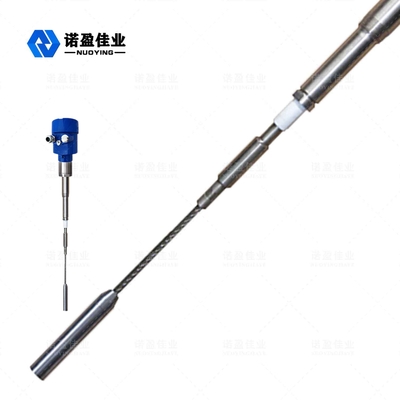

NYSP-M18 無測定不感帯 RF アドミタンス高精度レベルメータ
NYSP-M18 RFアドミタンスレベルメーターの動作原理
RF 登録レベルは、RF 登録の原則に基づいた継続的な水平測定製品です。この製品は、安定性が高く、感度が高く、広く使用されている利点があります。従来のコンデンサーレベルに比べ、簡単・手軽に楽器をセットできるモジュラー設計を採用。設定完了後は、通常通り使用でき、一生維持できます。世帯を使用して運用を視覚化し、時間内に問題に対処します。また、複雑な産業環境でも安全で信頼性があります。
RF導電率測定技術は、独自の利点を持つ水平測定技術です。概念は一般的なコンデンサ測定技術と非常に似ていますが、RF 伝導技術は電子ユニットに駆動シールド回路とチョッピング回路を追加し、インピーダンスと静電容量抵抗を独立して測定できます。物理法則の計算によると、サスペンションのインピーダンスとコンデンサ抵抗のサスペンションは等しいため、サスペンションの影響は発振回路の位相シフトによって測定され、総出力から除外されます。
ＲＦ伝導計のプローブは貯蔵タンクに設置され、電位変化によるＲＦ信号がプローブを通して得られる。プローブのドライブ カバーは、RF 電流がサスペンション材料を通過してリングを形成するのを防ぐことができるため、測定器の測定精度が確保されます。
|
典型的なアプリケーション |
液体、粉塵、固体 |
| 製品モデル |
NYSP-M18 |
| アンテナの種類 | 可とうケーブル、絶縁可とうケーブル、非絶縁可とうケーブル、硬質棒 |
| アンテナ材質 | PTFE、304、316 |
| 測定範囲 | 3m、20m（数百メートルの深井戸測定可能、カスタマイズ可） |
| 測定精度 | 0.05%~0.1%F.S |
| 電源 | DC24V |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| プロセス温度 | -40~+130℃ |
| プロセス圧力 | -0.1～4.0MPa |
| プロセス接続 | ねじ、フランジ (オプション) |
| 電気的インターフェース | M20 × 1.5、½ "NPT |
| 保護等級 | IP65、IP67、IP68 (オプション) |
| 防爆グレード | Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
注：製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYSP-M18 RF アドミタンス レベル メーターの設計上の特徴
独自のアンチ サスペンション マテリアル ドライブ シールド回路設計により、サスペンション マテリアルを防ぐ能力が向上します。
パワーレンジ。13～35VDC
適応プローブプロセス温度。-100℃～800℃
水平測定値が 12 cm または数 cm の場合、死角測定は適用できません。
最大測定範囲は数百メートルまたは数百メートルに達する可能性があります
粘着物の界面測定が最大のメリット
安定した信頼性の高い出力、小麦粉、ラフ、水蒸気、クリスタル、ワックス シンクに対する耐性
メンテナンス不要、運動用部品不要、摩耗しにくい部品、定期的なクリーニング、メンテナンス、デバッグ不要
