商品の詳細:
|
製品モデル: | NYRD803 | 典型的なアプリケーション: | 簡単なプロセスで液体、粉塵、固体 |
---|---|---|---|
アンテナ タイプ: | 角のタイプ | アンテナ材質: | PTFE、304、316 |
エコーサンプリング: | 55回/秒 | 測定範囲: | 0~30m |
プロセス温度: | -40~+130℃ | プロセス圧力: | -0.1~2.0MPa |

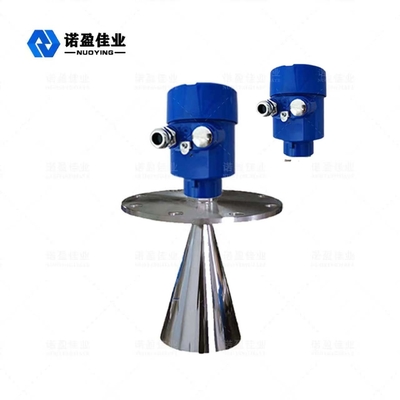

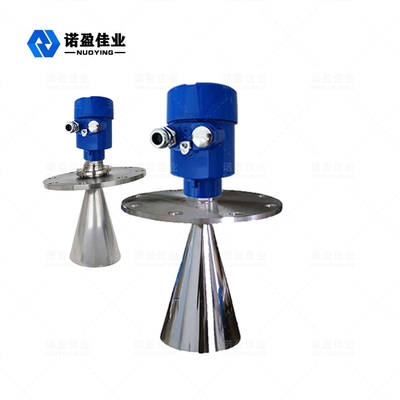

NYRD803 6Gインテリジェントレーダーレベルメーター測定範囲0-30m
NYRD803レーダーレベルメーターの動作原理
アンテナシステムを介して非常に低いエネルギーで非常に短いマイクロ波パルスを送受信します。レーダー波は光速で移動します。走行時間は、電子部品を介してレベル信号に変換できます。特殊な時間延長方式により、非常に短時間で安定した正確な測定が可能です。
複雑な作業条件下で偽のエコーが発生した場合でも、最新のマイクロ処理技術とデバッグ ソフトウェアにより、レベルのエコーを正確に分析できます。
NYRD803レーダーレベルメーターの技術パラメータ
典型的なアプリケーション |
プロセスが簡単な液体(比誘電率>1.8、ガイド波管式攪拌付) |
ダスト(強いダストはパージまたはダストカバーを装備可能) | |
固体(小粒子、小石、砂などの媒体) | |
製品モデル | NYRD803 |
アンテナの種類 | ホーンタイプ |
アンテナ材質 | PTFE、304、316 |
エコーサンプリング | 55回/秒 |
測定範囲 | 0~30m |
測定精度 | 0.05%~0.1%F.S |
電源 | DC24V(2線式、4線式)、AC220V |
信号出力 | 4...20mA/HART/RS485/Modbus... |
プロセス温度 | -40~+130℃ |
プロセス圧力 | -0.1~2.0MPa |
プロセス接続 | ネジ、ブラケット、フランジ (オプション) |
電気的インターフェース | M20 × 1.5、½ "NPT |
保護等級 | IP65、IP67、IP68 (オプション) |
防爆グレード | Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
注:製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYRD803レーダーレベルメーターの設計上の特徴
◎インテリジェントレーダーレベルメーターは、高度なマイクロ波処理技術と独自のエコーディスカバリーエコー処理技術を採用しており、さまざまな複雑な作業条件に適用できます。
◎「疑似エコー学習」機能により、複数の疑似エコー条件下で本物のエコーを正確に識別し、正確な測定結果を得ることができます。
◎複数のプロセス接続モードと検出コンポーネントのタイプは、顧客の要件に応じてカスタマイズおよび設計できます。
◎非常に低い放射電力のパルス動作モードを採用し、人体や環境に害を与えることなく、さまざまな金属および非金属の容器に取り付けることができます。
