商品の詳細:
|
| 測定範囲: | 0~20m | 代表的なアプリケーション: | かくはん、凝縮しやすい、大きな蒸気 |
|---|---|---|---|
| アンテナ材質: | PTFE | 製品モデル: | NYRD-PB |
| アンテナの種類: | 平板タイプ | 測定精度: | 0.05%~0.1%F.S |
| 電源: | DC24V（2線式、4線式）、AC220V | プロセス圧力: | - 0.1~4.0MPa |

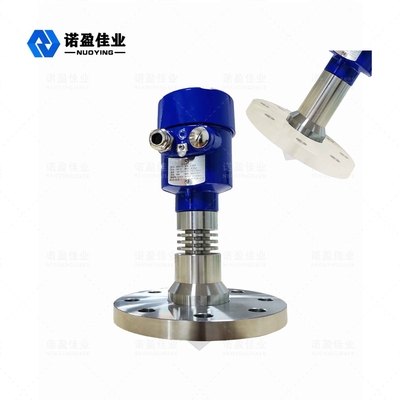

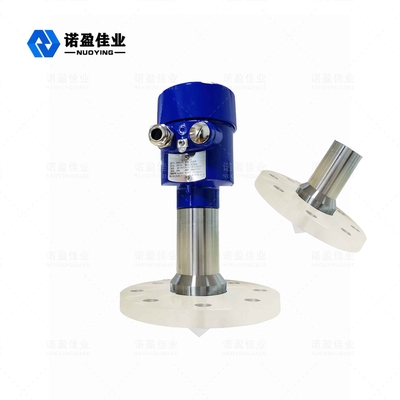

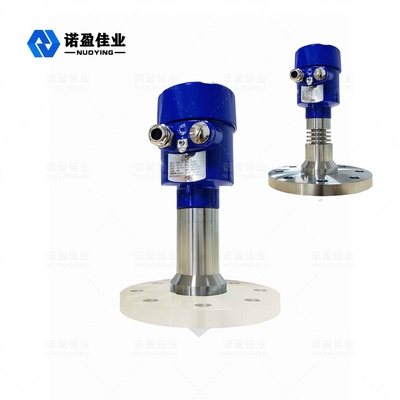

NYRD-PB 26G 平面アンテナ PTFE 測定範囲 0～40m フラットタイプ
26G NYRD-PB レーダーの動作原理
レーダー水平アンテナは狭いマイクロ波パルスを放出し、アンテナを通して下方に送信されます。パルス波がテスト中の媒体の表面に触れると、反射されてアンテナシステムによって再び受信されます。この信号は電子回路部に送られ、自動的に水平信号に変換されます（パルスの伝搬速度が非常に速いため、電磁波が対象物に到達して反射して受信機に戻るまでの時間はほぼ瞬時です）。 .
26G NYRD-PB レーダー技術パラメータ
|
代表的なアプリケーション |
かくはん、凝縮しやすい、大きな蒸気 |
|
製品モデル |
NYRD-PB |
| アンテナの種類 | 平板タイプ |
| アンテナ材質 | PTFE、304 |
| 測定範囲 | 0~20m |
| 測定精度 | 0.05%~0.1%F.S |
| 電源 | DC24V（2線式、4線式）、AC220V |
| 信号出力 | 4...20mA/HART/RS485/Modbus |
| プロセス温度 | - 40~+1200℃ |
| プロセス圧力 | - 0.1~4.0MPa |
| プロセス接続 | スレッド、フランジ（オプション） |
| 電気的インターフェース | M20×1.5、1/2"NPT |
| 保護等級 | IP67、IP68 (オプション) |
| 防爆グレード | Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
備考: カスタマイズされた製品は、ユーザーの特定の要件に従って設計できます!
26G NYRD-PB レーダー設計の特徴
設置が簡単な小型アンテナサイズ。レーダーとの接触なし、摩耗や汚染なし
腐食や膨れがほとんどありません。平均密度、温度、圧力の変化による影響を受けない
ほこりの多い環境は、HF レベルメーターの動作にほとんど影響しません。
波長が短いほど、傾斜した固体表面での反射が良くなります。
小さな進角と集中したエネルギーは、リターン能力を向上させるだけでなく、干渉を防ぐのにも役立ちます。
測定の死角が少なく、小型水槽の測定時に良好な結果が得られます。
変動があっても、信号対雑音比が高いと、より良い結果が得られます。
高周波は、固体および低誘電率環境の測定に最適です。
