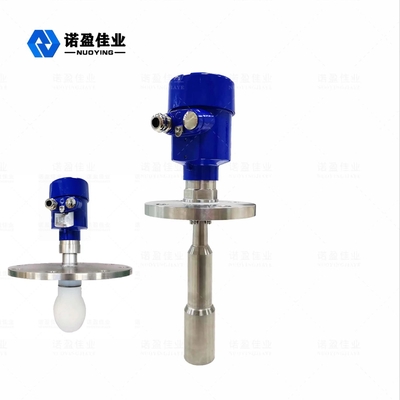

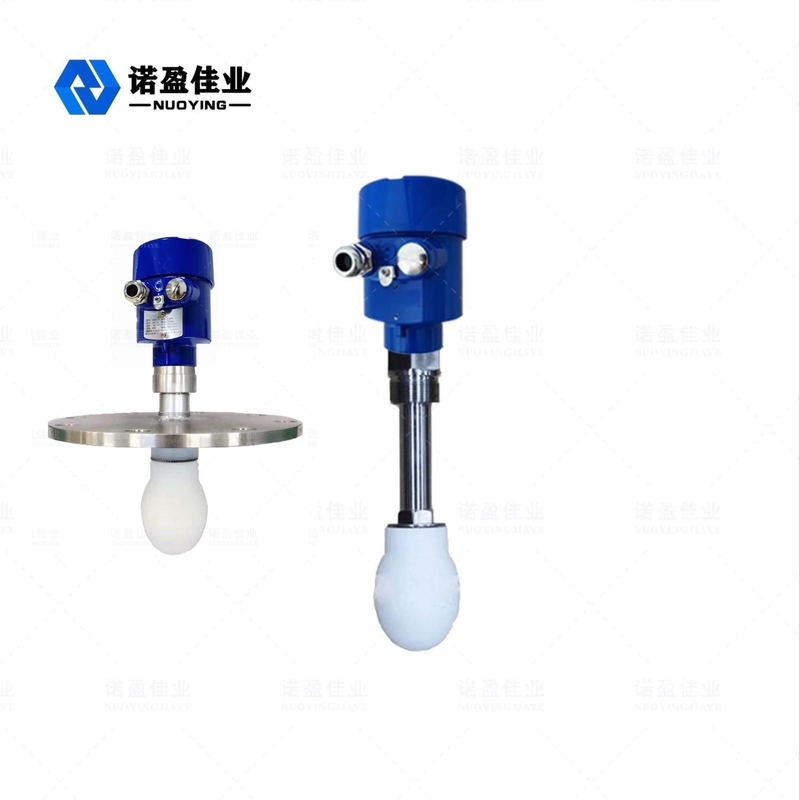

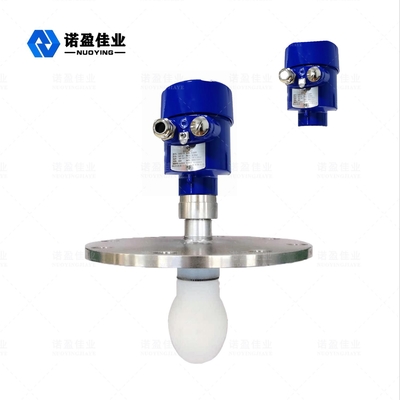

NYRD-SD 26G ドロップレット アンテナ PTFE アルミニウム キャスティング シェル 範囲 0-40m

NYRD-SD 26G ドロップレット アンテナ PTFE アルミニウム キャスティング シェル 範囲 0-40m

ブランド名: NUOYINGJIAYE
モデル番号: NYRD900
MOQ: 1個
価格: $807.504/pcs
支払条件: T/T
供給能力: 1000 PC/月
詳細情報
起源の場所:
西安陝西省、中国
証明:
CE
測定範囲:
0~40m
アンテナ材質:
PTFE 304
アンテナ タイプ:
棒のタイプ
測定精度:
0.05%~0.1%F.S
代表的なアプリケーション:
撹拌、晶析、凝縮液
プロセス温度:
- 40~+260℃
プロセス接続:
ネジ、ブラケット、フランジ、サニタリー クランプ (オプション)
保護等級:
IP67 (オプション)
パッケージの詳細:
カートン、60cm*30cm*30cm
供給の能力:
1000 PC/月
製品説明

NYRD-SD 26G ドロップレット アンテナ PTFE アルミニウム キャスティング シェル 範囲 0-40m





26G NYRD-SD レーダーの動作原理



レーダー水平アンテナは狭いマイクロ波パルスを放出し、アンテナを通して下方に送信されます。パルス波がテスト中の媒体の表面に触れると、反射されてアンテナシステムによって再び受信されます。この信号は電子回路部に送られ、自動的に水平信号に変換されます(パルスの伝搬速度が非常に速いため、電磁波が対象物に到達して反射して受信機に戻るまでの時間はほぼ瞬時です)。 .



26G NYRD-SD レーダーの技術パラメータ









代表的なアプリケーション

撹拌、晶析、凝縮液





製品モデル

NYRD-SD



アンテナの種類

ロッドタイプ、水滴タイプ
アンテナ材質 PTFE、304
測定範囲 0~40m
測定精度 0.05%~0.1%F.S
電源 DC24V(2線式、4線式)、AC220V
信号出力 4...20mA/HART/RS485/Modbus
プロセス温度 - 40~+1200℃
プロセス圧力 - 0.1~4.0MPa
プロセス接続 スレッド、ブラケット、フランジ (オプション)
電気的インターフェース M20×1.5、1/2"NPT
保護等級 IP65、IP67、IP68 (オプション)
防爆グレード Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照)



備考: カスタマイズされた製品は、ユーザーの特定の要件に従って設計できます!



26G NYRD-SD レーダー設計の特徴



アンテナサイズが小さく、取り付けが簡単。レーダー、摩耗、汚染との接触はありません。
腐食や膨れがほとんどありません。平均密度、温度、圧力の変化の影響を受けません。
ほこりの多い環境は、高周波液面計の動作にほとんど影響しません。
波長が短いほど、傾斜した固体表面での反射が良くなります。
進角が小さく、エネルギーが集中するため、エコー能力が高まるだけでなく、干渉を防ぐのにも役立ちます。
計測の死角が少なく、小型水槽の計測で良好な結果が得られます。
変動があっても、高い信号対雑音比により、より優れたパフォーマンスを実現できます。
高周波は、固体および低誘電率環境の測定に最適です。
