| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYRD86 |
| MOQ: | 1個 |
| 価格: | $638.58 /pcs |
| 支払条件: | T/T,D/A,D/P,L/C,ウェスタンユニオン |
| 供給能力: | 1000 PC/月 |

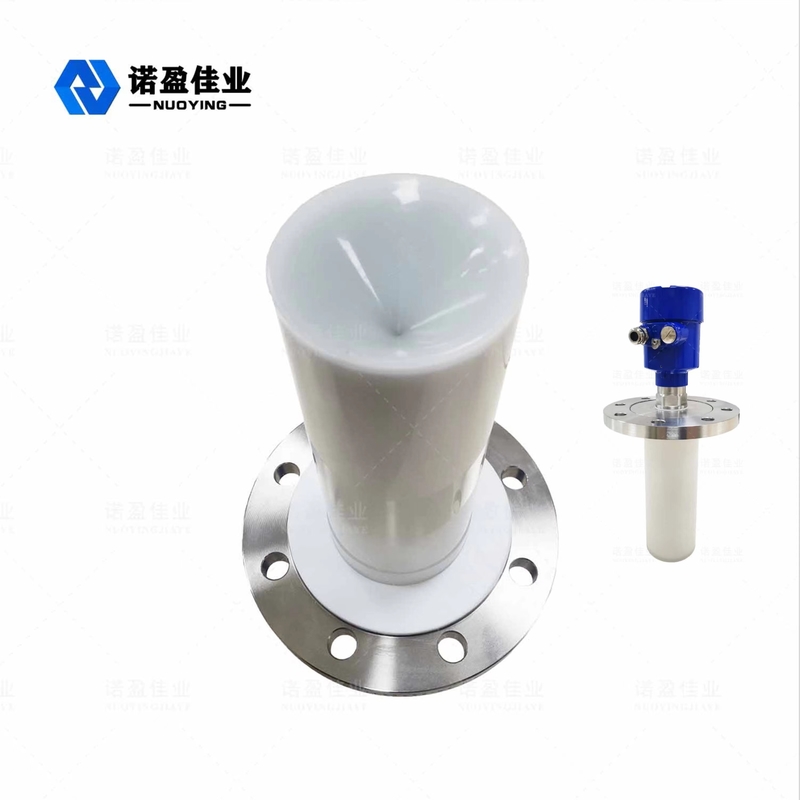

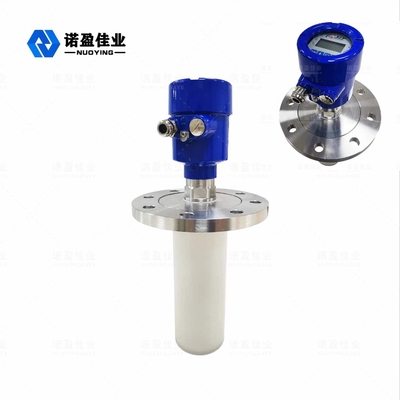

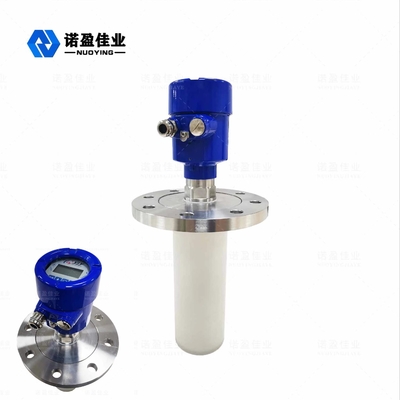

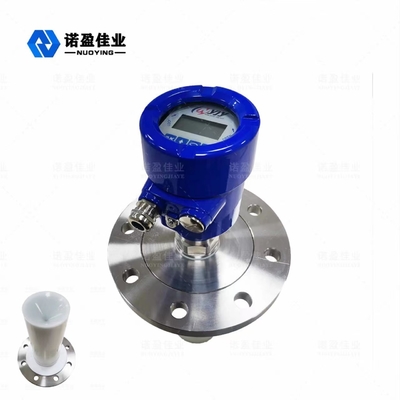

26G高周波レーダーレベル送信機 迅速かつ正確な測定
26Gレーダーレベルメーターの作業原理
レーダー水平アンテナは狭いマイクロ波パルスを発射し アンテナを通って下へと送られます測定対象環境の表面と接触すると,パルスがアンテナシステムに反射されます.信号は電子部門への送信のためにレベル信号に自動的に変換されます (パルスが非常に速く広がるため,電磁波が標的に到達し,反射によって受信機に戻る時間はほぼ瞬時です).
26Gレーダーレベルメーターの技術パラメータ
|
典型的な用途 |
強い腐食,凝縮液 |
|
製品モデル |
NYRD86 |
|
アンテナタイプ |
角型,磨いた表面型 |
| アンテナ素材 | PTFE,304,PFA |
| 測定範囲 | 10m,20m |
| 測定精度 | 00.05%~0.1% F. S |
| 電源 | 24VDC (2本のワイヤー,4本のワイヤー) 220VAC |
| シグナル出力 | 4... 20mA/HART/RS485/モッドバス |
| プロセス温度 | -40~+1200 °C |
| プロセス圧力 | - 0.1〜4.0MPa |
| プロセス接続 | 糸,フレンズ (オプション) |
| 電気インターフェース | M20×151/2"NPT |
| 保護度 | IP65,IP67,IP68 (オプション) |
| 防爆グレード | Exia II CT6 Ga,Exd II CT6 Gb (詳細については証明書を参照してください) |
注: ユーザー の 特定の 要求 に 基づいて パーソナライズ された 製品 を 設計 する こと が でき ます!
26Gレーダーレベルメーター設計特性
アテネの大きさも小さく 設置も簡単で 接触のないレーダーで 磨きも汚れもない
腐食や泡からほとんど無くなっており,中密度,温度,圧力の変化の影響を受けません.
重度の塵の環境は高周波レベルメーターの動作にほとんど影響しません.
波長が短く 傾斜した固体表面に 反射が良くなります
束の角度が小さく エネルギーが集中して エコー能力を向上させるだけでなく 干渉を避けるのに役立ちます
測定盲の面積は小さく,小さなタンクでの測定では良い結果が得られます.
波動の場合でも高い信号/ノイズ比により,より良い性能が得られます.
高周波は,固体および低介電常体媒体を測定するための最良の選択である.
