商品の詳細:
|
| 典型的なアプリケーション: | 高温、圧力の液体 | 製品モデル: | NYRD705 |
|---|---|---|---|
| エコーの見本抽出: | 55times/s | プロセス温度: | -40~ +500°C |
| 電気インターフェイス: | M 20×1.5の½ 「NPT | プロセス圧力: | （- 0.1~4.0） MPa |
| 耐圧防爆等級: | ExiaIICT6Ga （証明書を見なさい） | アンテナ形態: | 単一ケーブル、単一の棒（任意） |
| ハイライト: | シングルケーブルインテリジェントレーダーレベルトランスミッタ、ガイドウェーブ液体レーダーレベルメーター,Guided Wave Liquid Radar Level Meter |
||

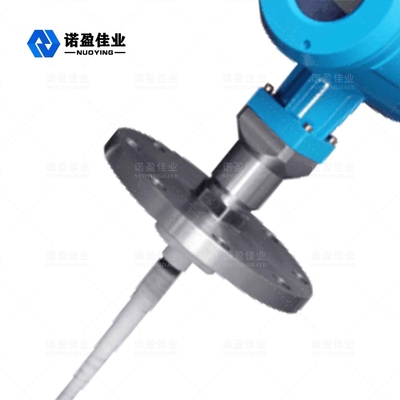

高温液体のための理性的な導波レーダーのレベルの送信機
の動作原理 高温液体のための理性的な導波レーダーのレベルの送信機
誘導波レーダーレベルゲージが電磁パルスを送信すると、誘導波ケーブルの上部を通過するときに、送信端に近いため擬似エコーが発生し、擬似エコーをフィルタリングすることで干渉を除去できます。電磁パルスが導波路を伝播するとき、信号が測定媒体の表面に到達すると、エコーの一部が反射され、エコー曲線にステップ変化が生成されます。信号の別の部分は、損失が継続的に送信されるまで下方に伝播し続けます。液面計は、液面エコーとトップエミッションエコーの時間差を検出します。この時間差に応じて、インテリジェント信号プロセッサは液面の高さを計算できます。
の設計上の特徴高温液体のための理性的な導波レーダーのレベルの送信機
◎導波管レーダー物体レベル計は、高度なマイクロ波処理技術と独自のEcho Discovery Echo処理技術、接触測定、高精度測定、より正確な測定を試みます。また、導波管レーダは媒体温度や付着物などの外部環境の影響を受けません。
◎70-Xシリーズのウェーブガイドレーダー物体レベル計は、versprocess接続モードと検出モジュールタイプにより、多様で複雑な作業条件とアプリケーションに適しています。例：高温、高圧、低誘電率媒体。
◎パルス動作モード、低エミッションパワー、多種多様な腐食性、非金属容器、非ステンレス鋼に設置でき、人体や周囲に無害です。
の技術的なパラメータ高温液体のための理性的な導波レーダーのレベルの送信機
| 典型的なアプリケーション | 液体（付着、高温高圧、加熱コイル内蔵、はしご、フローティングプレート） |
| ダスト（フライアッシュ、石灰岩粉末） | |
| 固体 (小さな粒子、穀物、砂利、砂) | |
| 製品モデル | NYRD701 |
| アンテナ形状 | ケーブルタイプ、ロッドタイプ、ダブルケーブルタイプ、ダブルロッドタイプ、導波管タイプ |
| アンテナ材料 | 304、316 |
| エコーサンプリング | 55回/秒 |
| 測定範囲 | 6m、30m |
| 測定精度 | 0.05%～0.1%FS |
| 電源 | DC24V(2線式、4線式)、AC220V |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| プロセス温度 | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| プロセス圧力 | -0.1~2.0MPa、-0.1~4.0MPa |
| プロセス接続 | ネジ、ブラケット、フランジ、クランプ (オプション) |
| 電気的インターフェース | M20×1.5 , ½" NPT |
| 保護等級 | IP65、IP67、IP68 |
| 防爆グレード | ExiaIICT6Ga、ExdIICT6Gb（詳細は証明書を参照） |
※注：製品は、ユーザーの特定の要件に応じてカスタマイズできます。
