商品の詳細:
|
典型的なアプリケーション: | 液体 | 調査のタイプ: | PTFE |
---|---|---|---|
電源: | DC24V | 中型の温度: | -184~+ 260℃ |
プロセス圧力: | -0.1~1.0 MPa | プロシージャ連結: | スレッド |
保護のレベル: | IP 66 | 信号の出力: | 4… 20mA |
ハイライト: | 圧力静電容量レベルゲージ、RF静電容量レベルゲージ20m、腐食性液体圧力センサー送信機,RF Capacitance Level Gauge 20m,Corrosive Liquid Pressure Sensor Transmitter |

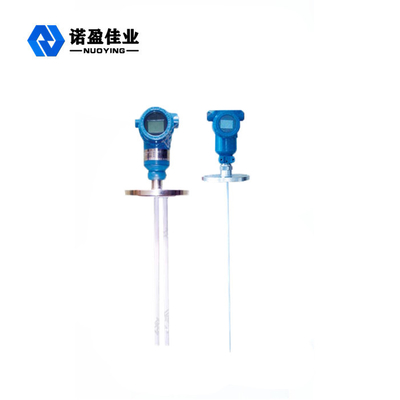

測定範囲20mが付いている腐食性の液体のためのRFキャパシタンス レベル ゲージ
測定範囲20mが付いている腐食性の液体のためのRFキャパシタンス レベル ゲージの働く原則
無線周波数は調査に適用され、周囲の環境の効果は連続的な分析によって定められる。すべての材料に比誘電率があるおよび伝導性が空気のそれと異なっているので、材料との接触に入って来る小さいキャパシタンス オフセットによる調査の変更の総インピーダンス。活気づけられた調査および容器の壁型枠が調査のコンデンサー、絶縁体および周囲の空気の2つの版誘電材料になるので、そして空気(比誘電率1.0)が他のどの材料(誘電体のconstant> 1.0)とも取替えられる時、キャパシタンス価値の変更によりインピーダンスの変更を引き起こす。この効果は回路によって測定され、参照と感受性の設定(回路)によって確立される参照を比較される。
測定範囲20mが付いている腐食性の液体のためのRFキャパシタンス レベル ゲージの設計特微
◎モジュラー コンバーターは可動部分、高い信頼性および強いanti-interference能力無しでセンサーによって、統合される
◎より広く、多数の調査の形態、多数プロセス関係の形態およびカスタマイズすることができる多数の製造材料と適当、;
◎取付け、ダバッギングおよび維持は非常に便利である
測定範囲20mが付いている腐食性の液体のためのRFキャパシタンス レベル ゲージの技術的な変数
典型的な適用 | 液体の、腐食性の液体、等 |
プロダクト モデル | NYDR-3051 |
アンテナ形態 | ケーブル、棒 |
アンテナ材料 | PTFE、304,316 |
測定範囲 | 6m、20m |
電源 | 24VDC |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
プロセス温度 | -40~+130℃、- 184~+260℃ |
回路の温度の抵抗 | -40~+80℃ |
プロセス圧力 | -0.1~1.6MPa |
プロセス関係 | ねじ、フランジ(選択可能な) |
タイム・ディレイ | 調節可能な0-30s絶えず |
電源切れの保護 | /low高いモード、調節可能な分野 |
電気インターフェイス | M20*1.5の½の″ NPT |
保護のレベル | IP65、IP67、IP68 |
耐圧防爆等級 | Exia II CT6 Ga、Exd II CT6 GB (細部については証明書を見なさい) |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
