商品の詳細:
|
プロセス温度: | -40~+130 " C | プロセス圧力: | -0. 1~0。3MPa |
---|---|---|---|
プロセス関係: | 糸、ブラケット、フランジ、衛生クランプ(任意) | 保護等級の/IPの等級: | M20X1.5、~NPT %の |
きわどく爆発性防止の等級: | ExialICT6 Ga、Exd IICT6 GB (細部については証明書を見なさい) | アンテナ材料: | PTFEの、304の、316の、PPの、PFA |
測定の正確さ: | 10m | 典型的な適用: | いろいろな種類の腐食性の液体 |
ハイライト: | ガスのレーダーの水平なスイッチ26G,糸のレーダーのレベルは無接触に取り付ける,ガスの導かれた波のレーダーの送信機 |

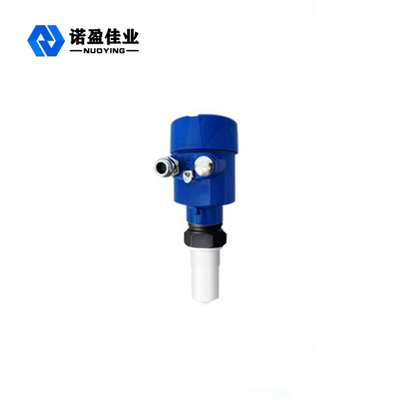

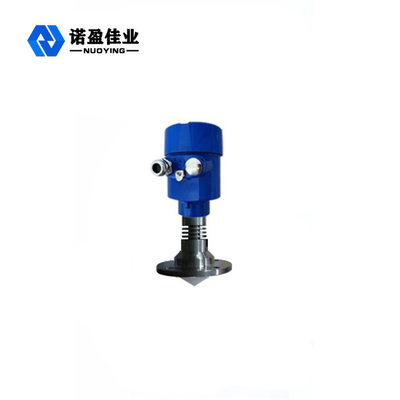

非小さいビーム天使26 Gの理性的なレーダーの水平な送信機NYRD805の接触
非小さいビーム天使26 Gの理性的なレーダーの水平な送信機NYRD805の接触の働き原則
レーダーの水平なアンテナはアンテナを通して下方に送信される狭いマイクロウェーブ脈拍を出す。脈拍の波は測定された媒体の表面に触れた後、反射し返され、アンテナ システムによって再度受け取られ、信号は電子回路の部品に送信され、水平な信号に自動的に変えられる(脈拍の伝播の速度が非常に速いので、電磁波はターゲットに達し、受信機に戻って反映される。それがあちこちに行くために取る時間はほとんど即時である)
測定のデータ:糸の底またはフランジの密封表面。
注:レーダーのレベルのタイミングを使用して、確かめなさい時最も高く物質的なレベルが測定の不感区域(図のDで示されている区域)に入ることができないことを。
小さいビーム天使26 Gの理性的なレーダーの水平な送信機NYRD805の非接触の設計特微
◎アンテナ サイズは小さい、取付けること容易;無接触レーダー、摩耗無し、汚染無し。
◎腐食および泡にほとんど免疫がある;中型密度、温度および圧力変更によって影響を与えられなくて。
◎深刻な塵の環境に高周波水平なメートルの仕事の少し影響がある。
◎より短い波長、傾向がある固体表面のよりよい反射。
◎ビーム角は小さい、エコーの能力を高め、干渉の目的を避けるために促すエネルギーは集中される。
◎測定の不感区域はまた小さいタンク測定のためにより小さい、達成するよい結果を。
◎変動の場合には高いSN比は、またよりよい性能を得ることができる。
変動の場合はまたよりよい性能を得ることができる。
◎高周波、固体および低い比誘電率媒体を測定するための最もよい選択はである。高周波、固体および低い比誘電率媒体を測定するための最もよい選択はである。
非小さいビーム天使26 Gの理性的なレーダーの水平な送信機NYRD805の接触の技術的な変数
典型的な適用 | さまざまな液体(強い腐食。) |
プロダクト モデル
|
NYRD805 |
アンテナ形態 |
棒、水低下、平たい箱、トランペット、投げられた表面、レンズ |
アンテナ材料 | PTFE |
測定範囲 | 10m |
測定の正確さ | 0.05%~0.1%F.S |
電源電圧 | 24VDC (二線式、四線式)、220VAC |
信号の出力 |
4… 20mA/HART/RS485/Modbus… |
プロセス温度 | -40~+130℃ |
プロセス圧力 |
-0.1~0.3MPa |
プロシージャ連結 | ねじ、フランジ(任意) |
電気インターフェイス | M20*1.5の½の″ NPT |
保護のレベル | IP67 (任意) |
耐圧防爆分類 | Exia II CT6 Ga、Exd II CT6 GB (細部については証明書を見なさい) |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
