| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NP93420 |
| MOQ: | 1 PC |
| 価格: | Please contact me |
| 支払条件: | T/T |
| 供給能力: | 1000 PC/月 |

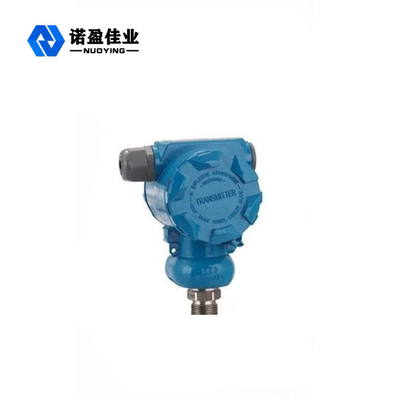

安定した出力および高い感受性圧力送信機NP93420
圧力送信機の働き原則
NP93420シリーズはケイ素圧力送信機をである完全に使用によって輸入された破片、国民の標準の厳密な調和の注意深い構造設計、信号処理およびアセンブリ、およびテストの後で作り出された圧力センサーの新しい世代拡散させた。この一連のプロダクトに安定した出力、高い感受性および精密があり、またよい温度の特徴および強いanti-interference能力がある
NP93420シリーズは半導体の圧力抵抗の効果のなされ、単結晶のシリコンの薄片の特定の水晶方向のマイクロ機械技術は、敏感なダイヤフラムを形作るためにホイートストン・ブリッジを、標準的な出力が付いている圧力送信機を作り出すためにテストするコンピュータ温度修正を通って、作るphotoetching技術を使用して、拡散および他の半導体プロセス外力に服従させたとき、わずかな変更、刺激電圧信号の出力の抵抗の変更および橋腕の抵抗の変更（1組なるより大きくおよび他なるより小さく）レーザーの抵抗の調節、信号の拡大および他の処理方法および厳密なアセンブリ口径測定および他のプロセス起こる信号。
圧力送信機の設計特微
◎出力は安定している、感受性は高い、干渉の影響および騒音および他の要因は比較的小さい、アンプ回路の対応する費用は減り、決断は非常に改善される。
◎熱心なV/Iの集積回路に少数の周辺装置が、高い信頼性、簡単で、容易な維持、小型、軽量、および非常に便利な取付けおよびダバッギングがある。

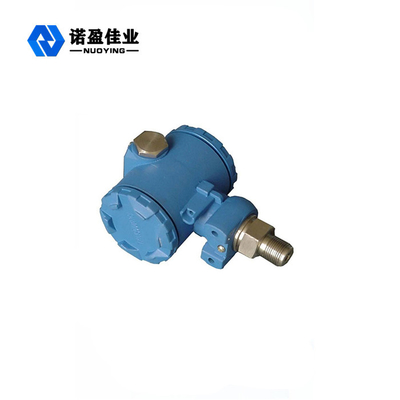

◎アルミ合金のダイカストで形造る貝、3ターミナル分離、静電気のスプレーの保護層、丈夫、耐久。
◎4-20mA DC二線式信号伝達、強いanti-interference能力および長い伝送距離。

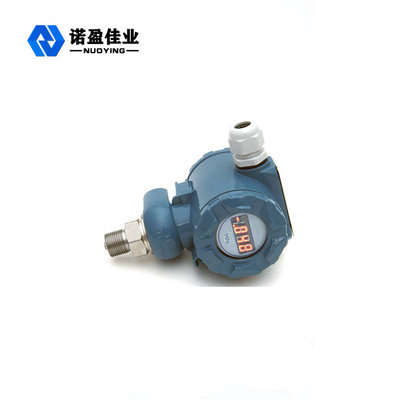

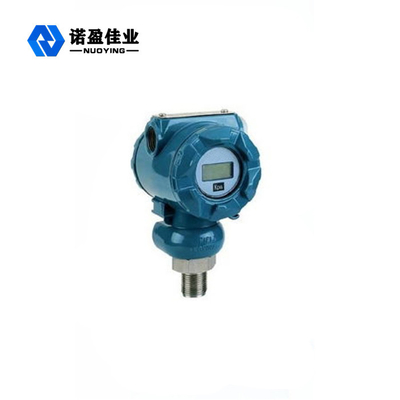

◎LED、LCDのポインター、3種類の表示器の頭部は、現地の読書非常に便利である。それらが粘性の、結晶および腐食性媒体を測定するのに使用することができる。
◎拡散のケイ素圧力送信機は危なく、爆発性分野で使用される。プロダクトに低い現在、低電圧および低い電力の消費の特徴がある。それは本質的に安全な耐圧防爆プロダクトで、耐圧防爆証明書が装備されている。
◎電光保護、反過電圧のようなステンレス鋼材料および特別な保護構造および一連の保護手段を使用してanti-interference、およびアンプ回路、それはの現在信頼できる密封し、anti-corrosion、そしてanti-harsh労働環境の能力を改善し、一般的な産業場所測定および制御ニーズのために完全に適している。
圧力送信機の技術的な変数
| 典型的な適用 | 液体、ガス、蒸気 | |||
| プロダクト モデル | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
| 測定範囲 | 上部のlimitURL | |||
| ゲージ圧 | シールのゲージ圧 | 絶対圧 | ゲージ圧 | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| ダイヤフラム材料 | 316のL （任意） | |||
| Accuracyclass | クラス0.1、Class0.2 | |||
| 電源 | 24VDC | |||
| 信号の出力 |
信号の出力 4…20mA/HART/RS485/Modbus… |
|||
| 周囲温度 | -40~+85℃ | |||
| プロセス温度 | -25~+125℃ （>+125℃canはカスタマイズされる） | |||
| プロセス関係 | 糸、フランジ（任意） | |||
| 時間を弱めること | 0.1 |調節可能な16s | |||
| 許可される積み過ぎ | <2 times="" the="" rated="" range=""> | |||
| 生きている表示 | LCD （任意） | |||
| 保護等級 | IP67 | |||
| 耐圧防爆等級 | ExiaIICT6Ga、ExdIICT6Gb （細部については証明書を見なさい） | |||
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
