商品の詳細:
|
| アンテナ材料: | PP/PVDF （任意） | 測定範囲: | 35m |
|---|---|---|---|
| 電源: | 24VDC （2ライン、4ライン） | 中型の温度: | -40~+80℃ |
| プロセス関係: | フランジの、ブラケット（任意） | プロセス圧力: | -0.1~0.3MPa |
| 信号の出力: | 4… 20mA/HART/RS485/Modbus… | 典型的な適用: | 簡単なプロセス条件の下の小さい容器の積極的な液体の測定 |
| ハイライト: | 腐食性の液体のレーダーの水平な送信機,26Gレーダーの液体レベルの送信機,IP67レーダーのタイプ レベルの送信機 |
||

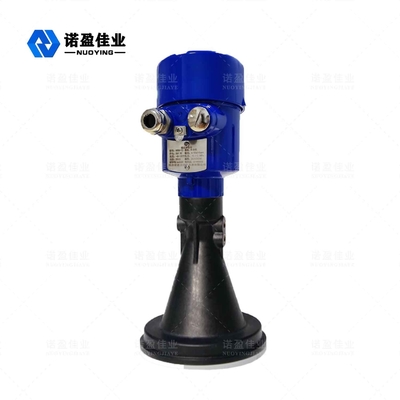

高周波腐食性の液体の35m IP67 NYRD87 26Gのレーダーの水平な送信機
NYRD87 26Gのレーダーの水平な送信機の働き主義
高周波レーダーのレベル ゲージのアンテナは非常に狭いマイクロウェーブ脈拍を出す。この脈拍は光速でスペースで広がり、測定された媒体の表面に会う。エネルギーの一部分は反射し返され、同じアンテナによって受け取られる。
送信された脈拍と受け取られた脈拍間の時間間隔はアンテナからの測定された媒体の表面への間隔に比例している。電磁波の非常に高い伝播の速度、送信された脈拍と受け取られた脈拍間の時間間隔が原因で非常に小さく、（ナノ秒の順序）確認しにくい。更にアンテナからの測定された媒体の表面に間隔を計算するのに26G高周波レーダーの水平なメートルは正確に送信された脈拍と受け取られた脈拍間の時間間隔を識別できる特別な関連の解決の技術を使用する。
NYRD87 26Gのレーダーの水平な送信機の設計特微
1. アンテナ サイズは小さい、取付けること容易;無接触レーダー、摩耗無し、汚染無し。
2. 腐食および泡によってほとんど影響を与えられて;中型密度、温度および圧力変更によって影響を与えられなくて。
3. 厳しい塵の環境は高周波水平なメートルの操作に多少影響する。
4. より短い波長、傾向がある固体表面のためのよりよい反射。
5. 小さいビーム角および集中されたエネルギー。
6. 測定の不感区域はより小さく、よい結果を小さいタンク測定のために達成することができる。
7. 変動の条件の下のよりよい性能のための高いSN比。
NYRD87 26Gのレーダーの水平な送信機の技術的な変数
| 典型的な適用 | 簡単なプロセス条件の下の小さい容器の積極的な液体の測定 |

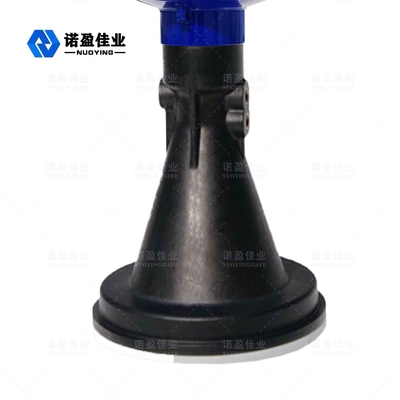

| アンテナ材料 | PP/PVDF （任意） |
| 測定範囲 | 35m |
| 測定の正確さ | 0.05%-0.1%F.S |
| 電源 | 24VDC （2ライン、4ライン） |
| 中型の温度 | -40~+80℃ |

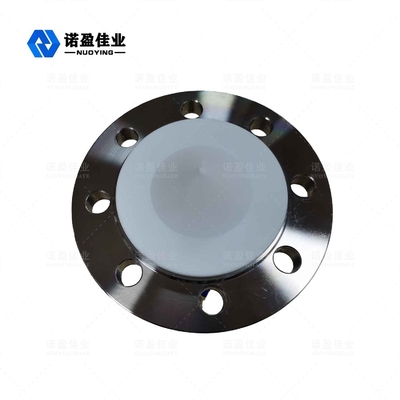

| プロセス関係 | フランジ、ブラケット（任意） |
| プロセス圧力 | -0.1~0.3MPa |
| 保護レベル | IP67 |
| 耐圧防爆等級 | Exia II CT6 （任意） |
| 信号の出力 | 4… 20mA/HART/RS485/Modbus… |
注:ユーザーの特定の条件に従ってカスタマイズされた設計プロダクトはある場合もある。
