商品の詳細:
|
典型的な適用: | 液体、高いプロセス温度の液体 | 測定範囲: | 35m |
---|---|---|---|
中型の温度: | -40~+300℃ | 電気インターフェイス: | M20×1.5、1/2 NPT |
電源: | 24VDC (2ライン、4ライン) | プロセス関係: | フランジ(任意) |
プロセス圧力: | -0.1~4.0MPa | ||
ハイライト: | 液体の測定のレーダーの水平な送信機,35mのレーダー タンク水平なセンサー,GWRのレベルの送信機6GHz |

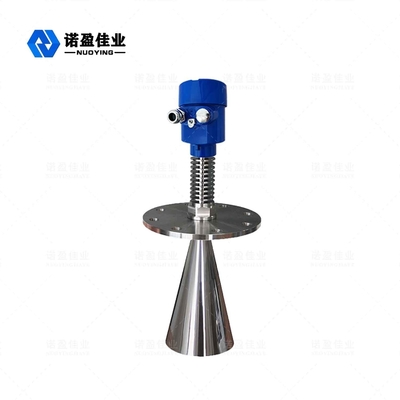

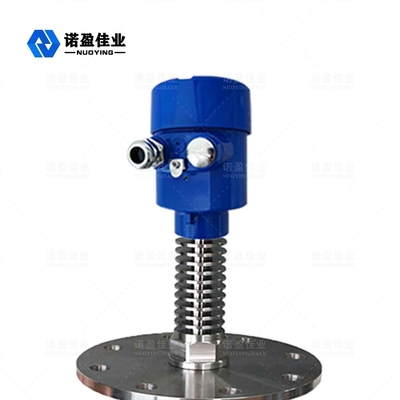

正確さの測定35m液体NYRD803S 6GHzのレーダーの水平な送信機
NYRD803S 6GHzのレーダーの水平な送信機の働き主義
レーダー波は光速で伝わる。走行時間は電子部品によって水平な信号に変えることができる。特別な時間延長方法は短いある一定の時間以内の安定した、正確な測定を保障する。
複雑な作動条件の下のにせのエコーの場合には、水平なエコーは最も最近のマイクロプロセッサ技術とデバッギング ソフトウェア正確に分析し。
入力:
アンテナは反映されたmicropulsesを受け取り、電子回路に送信する。マイクロプロセッサはこの信号を処理し、材料の表面のmicropulsesによって発声されるエコーを識別する。正しいエコー信号の同一証明は脈拍ソフトウェアによって行われ、正確さはミリメートルのレベルに達することができる。
物質的な表面からの間隔Dはパルス時間旅行Tに比例している:
D=C×T/2 (Cは光速である)
空タンクの間隔Eが知られているので、レベルLは次のとおりである:
L=E-D
出力:
空タンク高さE (=ゼロ ポイント)、完全なタンク高さF (=フル・スケール)およびある適用変数を入れることによって置かれる。適用変数は4-20mA出力に相当して測定の環境に自動的に器械を、合わせる。
NYRD803S 6GHzのレーダーの水平な送信機の技術的な変数
典型的な適用 | 液体、高いプロセス温度の液体 |
アンテナ材料 | 304 (任意) |
測定範囲 | 35m |
電源 | 24VDC (2ライン、4ライン) |
中型の温度 | -40~+300℃ |
プロセス圧力 | -0.1~4.0MPa |
プロセス関係 | フランジ(任意) |
測定の正確さ | 0.05%-0.1%F.S |
保護レベル | IP67 |
耐圧防爆等級 | Exia II CT6 |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
NYRD803S 6GHzのレーダーの水平な送信機の設計特微
1.Itは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術を採用する。このプロダクトはさまざまで複雑な働く条件に加えることができる。
2.Its機能を「学ぶ」は偽のエコー器械が正確に正確な測定の結果に終っていろいろ偽のエコーの条件の下で本当のエコーを、識別することを可能にする。
3.Variousプロセス接続モードおよび検出のエレメント タイプは顧客の要求に従ってカスタマイズすることができる。
4.Usingに脈拍働くモード、プロダクト極端に低い放出力があり、さまざまな金属および非金属容器に人体および環境への害なしに取付けることができる。
注:ユーザーの特定の条件に従ってカスタマイズされた設計プロダクトはある場合もある。
