商品の詳細:
|
| 測定範囲: | 80m | 場合材料: | 鋳造アルミの箱 |
|---|---|---|---|
| アンテナ材料: | 304 316L | プロセス関係: | ユニバーサルフランジ、クランプ、ブラケットはオプションです |
| エコーの見本抽出: | 100 times/s | 実用温度: | -40~80℃ |
| 信号の出力: | 4… 20mA/HART/RS485/Modbus… | 力: | 3W |
| ハイライト: | 放物線アンテナ レーダーのレベル ゲージ,タンク高さの測定のレーダーのレベル ゲージ,放物線アンテナ レーダー タンク ゲージ |
||

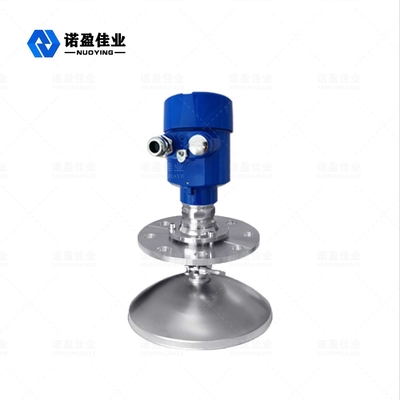

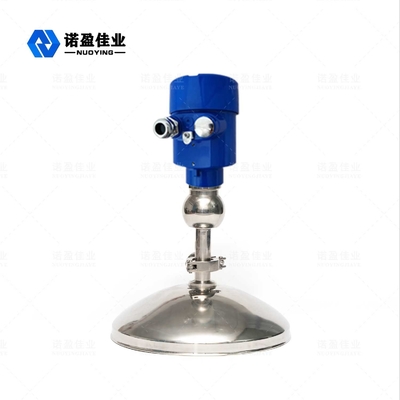

26GHz NYRD-810のレーダーの水平なメートル
NYRD-810放物線アンテナ レーダーのレベル ゲージはタンク物質的なレベルの高さの測定のために使用される。高周波レーダーのレベル ゲージのアンテナは非常に狭いマイクロウェーブ脈拍を出す。この脈拍は光速でスペースで広がり、測定された媒体の表面に会う。エネルギーの一部分は反射し返され、同じアンテナによって受け取られる。
送信された脈拍と受け取られた脈拍間の時間間隔はアンテナからの測定された媒体の表面への間隔に比例している。電磁波の非常に高い伝播の速度、送信された脈拍と受け取られた脈拍間の時間間隔が原因で非常に小さく、（ナノ秒の順序）確認しにくい。更にアンテナからの測定された媒体の表面に間隔を計算するのに26G高周波レーダーの水平なメートルは正確に送信された脈拍と受け取られた脈拍間の時間間隔を識別できる特別な関連の解決の技術を使用する。
レーダーの水平なメートルの技術的な変数
| 典型的な適用 | 監視の固体、塵、粒子、等 |
| 頻度を送信しなさい | 26GHz |
| 正確さ | 3mm |
| 範囲 | 80m |
| アンテナ材料 | 304 316L （任意） |
| エコーの見本抽出 | 100 times/s |
| プロセス温度 | -40~130℃ |
| 包囲された湿気 | 0~90% |
| 決断 | 1mm |
| プロセス関係 | フランジまたはブラケットの取付け |
| 電気インターフェイス | M20×1. 5の½ 「NPT |
| 信号の出力 | 4… 20mA/HART/RS485/Modbus… |
| 供給力 | 24V DC （任意） |
| 力 | 3W |
| 耐圧防爆等級 | ExiaCT6Ⅱ （任意） |
| 保護クラス | IP67 |
※のノート: プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!
