商品の詳細:
|
| 測定範囲: | 20m | 電源: | 24VDC |
|---|---|---|---|
| 材料: | PFA/PTFE | プロセス関係: | フランジ |
| 保護等級: | 表示器械IP67、IP67 | 実用温度: | -40~260℃ |
| 信号の出力: | 4-20mA、4-20mA/HART （二線式/四線式） | 正確さ: | 0.05%~0.1%F.S |
| ハイライト: | Modbusの平らなレーダーの水平なトランスデューサー,レーダーの水平なトランスデューサーPFA PTFE,PFA PTFEのレーダーの液体水平なセンサー |
||

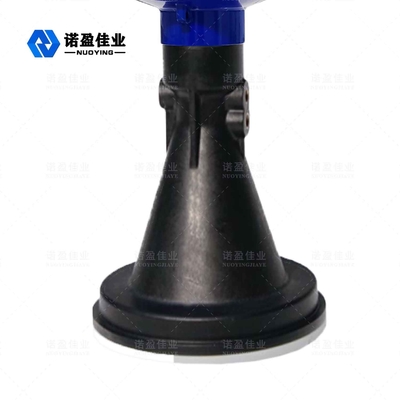

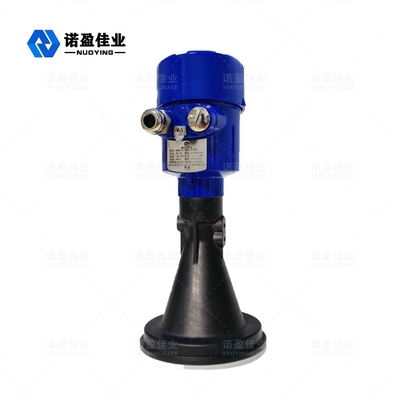

26GHz NYRD-PB-Eの平らなレーダーの水平なメートル
フラット パネルのレーダーの水平なメートルは40メートルの最高の測定の間隔の26GHz高周波レーダーのレベルの計器である。アンテナは更に最大限に活用され、新しく速いマイクロプロセッサは器械が蒸気、泡、塵、結晶化、凝縮、等のようなある複雑な機会で…使用することができるように高速信号の分析および処理を行うことができる
レーダーの水平なメートルの技術的な変数
| モデル | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| 典型的な適用 | 蒸気、霧、泡、強い腐食、結晶化、凝縮、付着、等。 | ||||
| 頻度を送信しなさい | 26GHz | ||||
| エコーの見本抽出 | 100 times/s | ||||
| アンテナ材料 | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| 範囲 | 40m | ||||
| 正確さ | 0.05%~0.1%F.S | ||||
| 供給力 | 24VDC （二線式、四線式）、220V AC | ||||
| 力 | 3W | ||||
| 信号の出力 | 4… 20mA/HART/RS485/Modbus… | ||||
| プロセス温度 | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| プロセス圧力 | -0.1~2.0MPa | ||||
| プロセス関係 | ブラケット、フランジ（任意） | ||||
| 電気インターフェイス | M20×1. 5の½ 「NPT | ||||
| 保護クラス | IP 67 | ||||
| 耐圧防爆等級 | ExiaCT6Ⅱ GaのExdのⅡ CT6 GB | ||||
※のノート: プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!
レーダーの水平なメートルの運営原則
レーダーの水平なアンテナはアンテナを通して下方に送信される狭いマイクロウェーブ脈拍を出す。脈拍は測定された媒体の表面に触れた後、反射し返され、アンテナ システムによって再度受け取られ、信号は電子回路の部品に送信され、水平な信号に自動的に変えられる（脈拍の伝播の速度が非常に速いので、電磁波はターゲットに達し、受信機に戻って反映される。かけられる時間はほとんど即時である）。
レーダーの水平なメートルの設計特微
◎アンテナは小さい、取付けること容易;無接触レーダー、摩耗無しおよび汚染無し。
◎腐食、泡、水蒸気、温度および圧力変更によって変化しない。
◎ビーム角は小さく、干渉を避けるエコーの機能および助けを高めるエネルギーは集中される。
◎測定の不感区域はより小さく、また小さいタンク測定のためのよい結果を達成できる。
◎変動の条件の下のよりよい性能のための高いSN比。
