商品の詳細:
|
| 測定範囲: | 20m | エコーの見本抽出: | 100 times/s |
|---|---|---|---|
| 材料: | PFA | プロセス関係: | フランジ（任意） |
| 保護等級: | 表示器械IP67、IP67 | 実用温度: | -40~260℃ |
| 電気インターフェイス: | M20×1. 5の½ 「NPT | 耐圧防爆等級: | ExiaCT6Ⅱ GaのExdのⅡ CT6 GB |
| ハイライト: | 40mレーダー液面センサー、レーダー液面センサーIP67、24VDC誘導レーダーレベルセンサー,Radar Liquid Level Sensor IP67,24VDC guided radar level sensor |
||

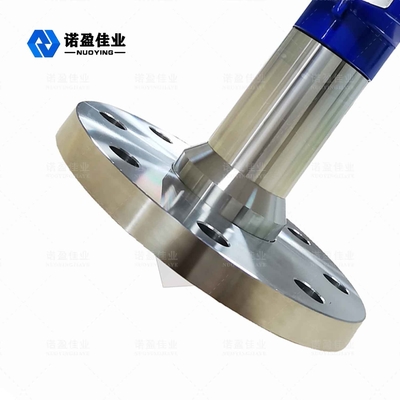

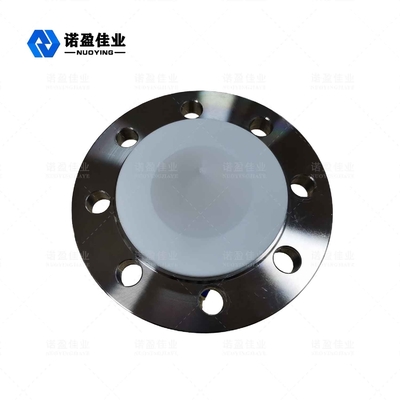

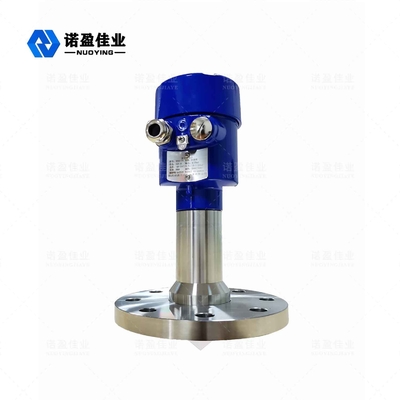

26GHzNYRD-PB-Cフラット レーダー レベル メーター
フラットパネルレーダーレベルメーターは、最大測定距離40メートルの26GHz高周波レーダーレベル測定器です。アンテナはさらに最適化されており、新しい高速マイクロプロセッサはより高速な信号分析と処理を実行できるため、蒸気、泡、ほこり、結晶化、凝縮などの複雑な状況で機器を使用できます。
レーダー レベル メーター技術的パラメータ
| モデル | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| 典型的なアプリケーション | 蒸気、ミスト、泡、強い腐食、結晶化、凝縮、付着など。 | ||||
| 送信周波数 | 26GHz | ||||
| エコーサンプリング | 100回/秒 | ||||
| アンテナ素材 | PTFE + 304 | PTFE | PTFE + 304 | PTFE + 304 | PFA |
| 範囲 | 40m | ||||
| 正確さ | 0.05％〜0.1％FS | ||||
| 供給電力 | 24VDC（2線式、4線式）、220V AC | ||||
| 力 | 3W | ||||
| 信号出力 | 4 ... 20mA / HART / RS485 / Modbus .. .. | ||||
| プロセス温度 | -40〜 + 130℃ | -40〜 + 130℃ | -40〜 + 260℃ | -40〜 + 130℃ | -40〜 + 130℃ |
| プロセス圧力 | -0.1〜2.0MPa | ||||
| プロセス接続 | ブラケット、フランジ（オプション） | ||||
| 電気インターフェース | M20×1。5、½ "NPT | ||||
| 保護クラス | IP 67 | ||||
| 防爆グレード | ExiaⅡCT6Ga、ExdⅡCT6Gb | ||||
※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！
レーダー レベル メーターオペレーティング 原理
レーダーレベルアンテナは狭いマイクロ波パルスを放射し、アンテナを介して下向きに送信されます。パルスが測定媒体の表面に接触すると、反射してアンテナシステムで再び受信され、信号は電子回路部分に送信され、自動的にレベル信号に変換されます（パルスの伝播速度が非常に速いため、電磁波はターゲットに到達し、反射して受信機に戻ります。所要時間はほぼ瞬時です）。
レーダー レベル メーターインストール要件
レーダー レベル メーター間違ったインストール
