| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYRD-PB-B |
| MOQ: | 1 |
| 価格: | $400 to $1800 |
| 支払条件: | T/T |
| 供給能力: | 300個/前月 |

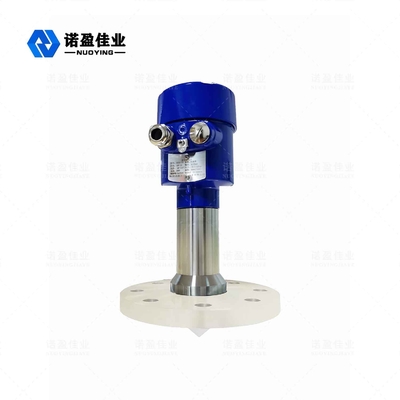

26GHz NYRD-PB-Bの平らなレーダーの水平なメートル
フラット パネルのレーダーの水平なメートルは40メートルの最高の測定の間隔の26GHz高周波レーダーのレベルの計器である。アンテナは更に最大限に活用され、新しく速いマイクロプロセッサは器械が蒸気、泡、塵、結晶化、凝縮、等のようなある複雑な機会で…使用することができるように高速信号の分析および処理を行うことができる
レーダーの水平なメートルの技術的な変数
| モデル | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| 典型的な適用 | 蒸気、霧、泡、強い腐食、結晶化、凝縮、付着、等。 | ||||
| 頻度を送信しなさい | 26GHz | ||||
| エコーの見本抽出 | 100 times/s | ||||
| アンテナ材料 | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| 範囲 | 40m | ||||
| 正確さ | 0.05%~0.1%F.S | ||||
| 供給力 | 24VDC （二線式、四線式）、220V AC | ||||
| 力 | 3W | ||||
| 信号の出力 | 4… 20mA/HART/RS485/Modbus… | ||||
| プロセス温度 | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| プロセス圧力 | -0.1~2.0MPa | ||||
| プロセス関係 | ブラケット、フランジ（任意） | ||||
| 電気インターフェイス | M20×1. 5の½ 「NPT | ||||
| 保護クラス | IP 67 | ||||
| 耐圧防爆等級 | ExiaCT6Ⅱ GaのExdのⅡ CT6 GB | ||||
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!

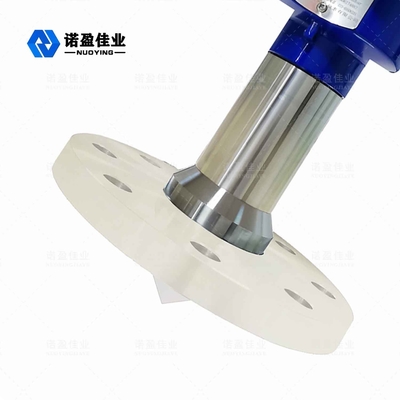

PTFE材料、一般に「プラスチック王として」知られているポリマー混合物の重合によって四フッ化 エチレンからPTFEを使用してフラット パネルのレーダーの水平なメートルのアンテナは（テフロンかPTFE）、成っている、優秀な化学安定性、高い耐食性、シーリングがある、潤滑は粘着性がない、電気絶縁材ではないし、よいanti-aging持久力、PTFEに次の特徴がある:
レーダーの水平なメートルの運営原則
レーダーの水平なアンテナはアンテナを通して下方に送信される狭いマイクロウェーブ脈拍を出す。脈拍は測定された媒体の表面に触れた後、反射し返され、アンテナ システムによって再度受け取られ、信号は電子回路の部品に送信され、水平な信号に自動的に変えられる（脈拍の伝播の速度が非常に速いので、電磁波はターゲットに達し、受信機に戻って反映される。かけられる時間はほとんど即時である）。
映像が示すように:
A.Rangeの設定、低い調節（4mA） B.Highの調節（20mA） C.Blindの地帯の範囲
測定のための面を基準:糸の最下表面かフランジの密封表面。
注:レーダーのレベルのタイミングを使用して、確かめなさい時最も高く物質的なレベルが測定の不感区域（図でCによって示されている区域）に入ることができないことを。
レーダーの水平なメートルの設計特微
◎アンテナは小さい、取付けること容易;無接触レーダー、摩耗無しおよび汚染無し。
◎腐食、泡、水蒸気、温度および圧力変更によって変化しない。
◎ビーム角は小さく、干渉を避けるエコーの機能および助けを高めるエネルギーは集中される。
◎測定の不感区域はより小さく、また小さいタンク測定のためのよい結果を達成できる。
◎変動の条件の下のよりよい性能のための高いSN比。
