鋳造アルミニウムレーダーレベルメーター20mAHARTスラリー固体粒子

NYRD803ステンレス鋼ハウジングインテリジェントレーダーレベルメーターレベル送信機

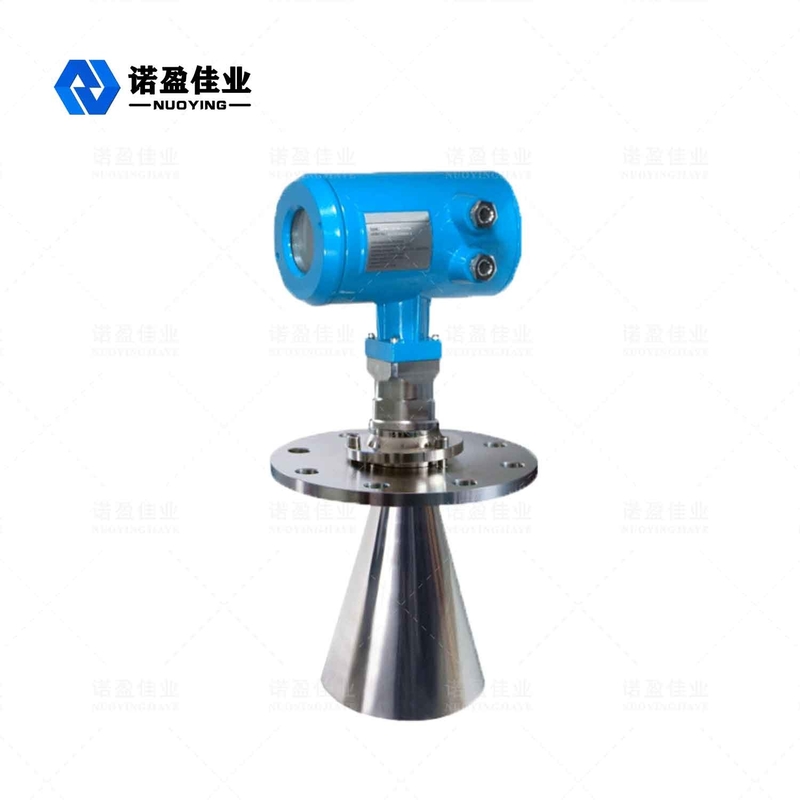

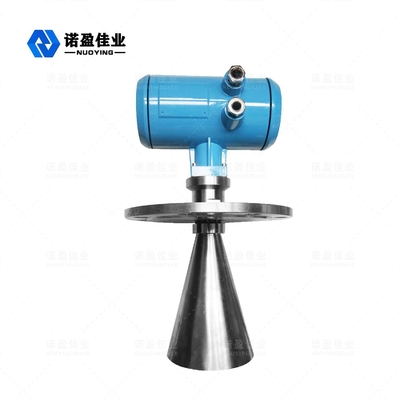

NYRD803インテリジェントレーダーレベルメーター

レーダー レベル メーターオペレーティング 原理

マイクロ波送受信アンテナシステムにより、低放射エネルギーパルスは非常に短くなります。光速で。運転時間は電子部品のレベル信号に変換できます。非常に短い延長方法の特別な時間は、安定した正確な測定を保証します。

複雑な条件下でも誤ったエコーが発生します。最新のマイクロプロセッシングテクノロジーとデバッグソフトウェアの助けを借りて、材料レベルのエコーを正確に分析することができます。

レーダー レベル メーター技術的パラメータ

※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！

レーダー レベル メーターデザインの特徴

◎レベルメーターのNYRD803は、液体、スラリー、ペレット、圧力変動の連続非接触測定に適しています。不活性ガスの存在と揮発性の状況
◎マイクロ波パルス測定法を使用して、それは頻繁な産業の範囲内で正常に動作することができます。低エネルギービームの場合、さまざまな金属、非金属のコンテナまたはパイプに設置でき、人や環境に害を及ぼすことはありません。

レーダー レベル メーターインストール要件

最適化されたインストールオプション

• アンテナサイズ：アンテナサイズが大きいほど、波豆の角度が小さくなり、遮断波のエコーが弱くなります。
• アンテナ調整：アンテナを最適化された測定位置に調整します。
• ガイド波管：ガイド波管は、干渉波エコーを回避するために使用されます。

NYRD803タンク内への設置

標準インストール：

• アンテナをタンク壁に向けて傾けることはできません。
• ホーンアンテナは、設置用の短いパイプの外側に延長する必要があります。それ以外の場合は、アンテナ延長パイプを使用する必要があります。
• ホーンアンテナは垂直になるように調整する必要があります。Beanがタンクの壁に向かないようにしてください。

レーダー レベル メーター測定条件

注意

• 測定範囲は、波動ビームがタンクの底に当たるポイントから数えますが、特別な条件下では、タンクの底が凹面またはテーパー状になっている場合、材料レベルがこのポイントより低い場合は測定できません。
• 媒体が低中電気定数の場合、液面が低いとタンクの底に見えるので、測定精度を確保するために、セロ位置を低高さC位置に設定することをお勧めします。
• 理論的にはアンテナの先端に到達して測定することは可能ですが、腐食や付着の影響を考慮すると、測定範囲の最終値はアンテナの先端から100mm離れた位置にある必要があります。
• オーバーフロー保護のために、ブラインドエリアに追加される安全距離を定義できます。
• それらの。測定範囲はアンテナに関連しています。
• さまざまな濃度条件下で、泡はマイクロ波を吸収および反射する可能性がありますが、特定の条件下では、測定可能です。
