商品の詳細:
|
測定範囲: | 35m | 正確さ: | < 0=""> |
---|---|---|---|
場合材料: | ステンレススチールケース | プロセス関係: | フランジ(任意)、 |
保護等級: | 表示器械IP67、IP67 | 実用温度: | -40~130℃ |
信号の出力: | 4-20mA/HART/RS485/Modbus | プロセス圧力: | -1~40BAR |
ハイライト: | SS304レーダーレベルトランスミッター、酸性レーダーレベルトランスミッター24VDC、24VDCレーダー水位センサー,Acid Radar Level Transmitter 24VDC,24VDC Radar Water Level Sensor |

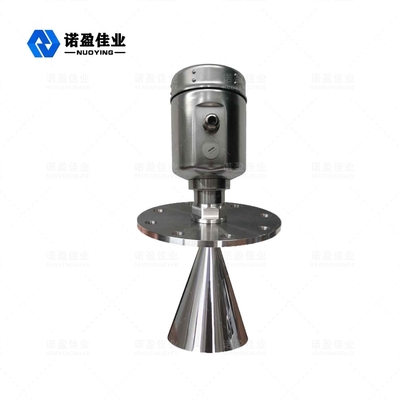

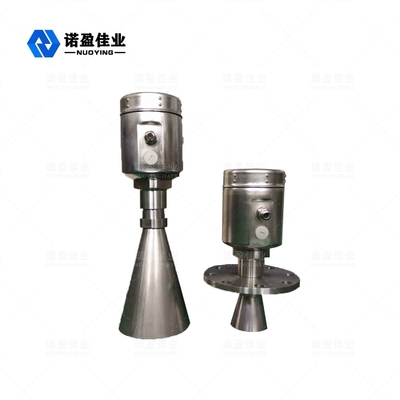

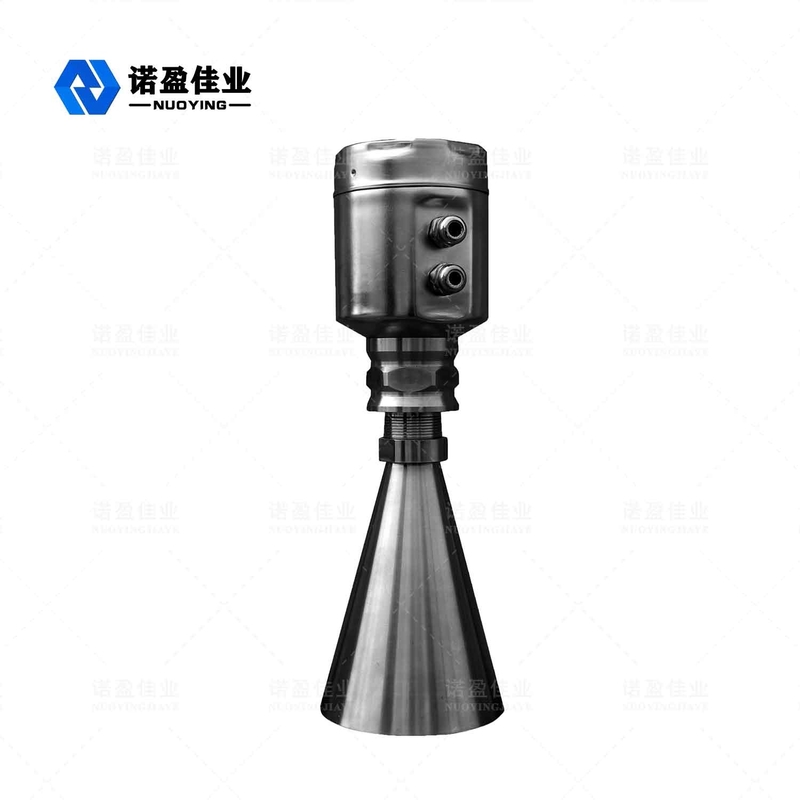

NYRD803ステンレス鋼ハウジングインテリジェントレーダーレベルメーターレベル送信機
NYRD803インテリジェントレーダーレベルメーター
レーダー レベル メーターオペレーティング 原理
非常に短いマイクロ波送信および受信アンテナシステムを介した低放射エネルギーパルス。光速で。実行時間は、レベル信号の電子部品に変換できます。非常に短い延長方法のための特別な時間は、安定した正確な測定を保証します。
条件がより複雑な場合でも、偽のエコーがあり、最新のマイクロプロセッシングテクノロジーとデバッグソフトウェアを使用して、材料レベルのエコーを正確に分析できます。
レーダー レベル メーター技術的パラメータ
申し込み |
単純なプロセス条件、液体、スラリー、固体 例:液体貯水タンク;ソーダ酸貯蔵タンク;スラリータンク;固体粒子;小さなタンク |
測定範囲 | 35メートル |
素材 | 304,316(オプション) |
フィッティングプロセス | フランジ(オプション)、 |
プロセス温度 | -40〜130℃ |
プロセスの圧力: | -1〜40bar、-0.1〜4MPa |
再現性 | ±3mm |
正確さ | <0.1% |
周波数レート制限 | 6.8GHz |
防爆 | EXiaIICT6 |
保護グレード | IP67 |
信号出力 | 4-20mA、4-20mA / HART(2線/ 4線) |
電源 | 24VDC |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
入力
アンテナは反射されたマイクロ波パルスを受信して電子回路に送信され、マイクロプロセッサはこの信号を処理して、材料表面エコーで生成されたマイクロパルスを識別します。インテリジェントソフトウェアによる正しいエコー信号認識は、ミリメートルの精度まで完了しました。材料表面からの距離Dとパルス移動時間Tは、次の値に比例します。
D = C×T / 2
ここで、Cは光速です
空のタンクEの距離がわかっているため、レベルLは次のようになります。
L = ED
出力
空のタンクの高さE(=ゼロ)、フルタンクの高さF(=フルスケール)、およびパラメータを設定するためのいくつかのアプリケーションを入力することにより、アプリケーションパラメータは環境を測定するために機器を自動的に適合させます。4〜20mAの出力に対応します。
レーダー レベル メーターデザインの特徴
◎レベルメーターのNYRD803は、液体、スラリー、ペレット、圧力変動の連続非接触測定に適しています。不活性ガスの存在と揮発性の状況
◎マイクロ波パルス測定法を使用して、それは頻繁な産業の範囲内で正常に動作することができます。低エネルギービームの場合、さまざまな金属、非金属のコンテナまたはパイプに設置でき、人や環境に害を及ぼすことはありません。
レーダー レベル メーターインストール要件
インストールの説明
設置された短管の壁から外壁までの推奨距離(1):
タンク内への設置
