商品の詳細:
|
測定範囲: | 20m | 電源: | 24VDC |
---|---|---|---|
材料: | PFA、PTFE (任意) | プロセス関係: | ねじ、フランジ(任意)、 |
場合材料: | ステンレススチールケース | 実用温度: | -40~130℃ |
信号の出力: | 4-20mA、4-20mA/HART (二線式/四線式) | プロセス圧力: | -10~40bar |
ハイライト: | NYRD801理性的なレーダーの水平なメートル,レーダーの水平なメートルのステンレス鋼,ステンレス鋼の理性的で水平な送信機 |

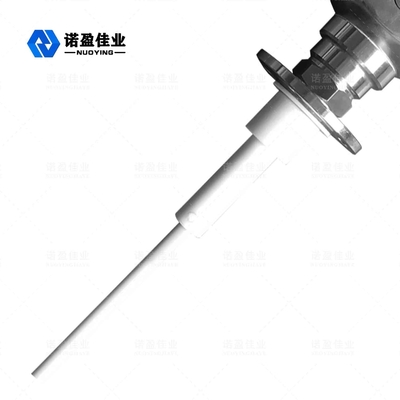

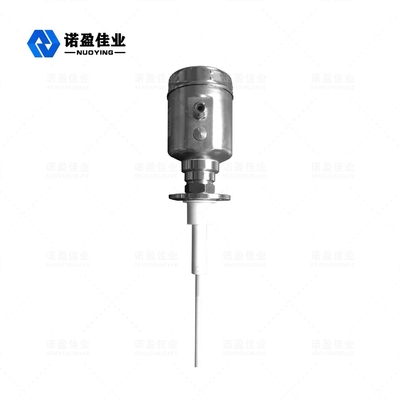

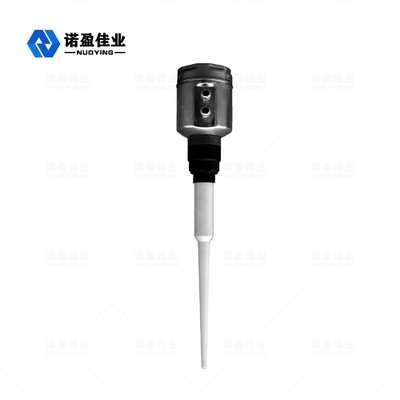

NYRD801理性的なレーダーの水平なメートル
レーダーの水平なメートルの運営原則
非常に短いマイクロウェーブ送信および受信アンテナシステムを通る低い放出エネルギー脈拍。光速を使って。走行時間は水平な信号の電子部品に変えることができる。非常に短い延長方法のための特別な時間は安定した、正確な測定を保障する。
条件のより複雑な例、最も最近のマイクロプロセシング技術の偽のエコーが、ありデバッギング ソフトウェアは正確に物質的で水平なエコーを分析できる。
入力
アンテナは反映されたマイクロウェーブ脈拍を受け取り、マイクロプロセッサ プロセスはこの信号電子回路に送信されて、物質的な表面のエコーで発生するマイクロ脈拍を識別する。ミリメートルの正確さまで完了する理性的なソフトウェアによる正しいエコーの信号認識。物質的な表面および脈拍の移動時間Tからの間隔Dは比例しているに:
D=C×T/2
Cが光速であるところ
空タンクEの間隔が知られているので、そしてレベルLは次のとおりである:
L=E-D
出力
空タンクの高さE (=ゼロ)、完全なタンク高さF (=フル・スケール)およびある適用を書き入れることによって変数、適用変数を自動的に環境を測定するために器械を合わせる置くために。4-20mA出力に対応する。
レーダーの水平なメートルの技術的な変数
適用 |
、腐食性の液体簡単な、プロセス状態固体スラリー 例:液体水貯蔵タンク;ソーダ酸の貯蔵タンク;スラリー タンク;固体粒子;小さいタンク |
測定範囲 | 20m |
材料 | PFA、PTFE (任意) |
一致プロセス | ねじ、フランジ(任意)、 |
プロセス温度 | -40-130℃ |
プロセスpresure: | -1~20bar、- 0.1~2MPa |
反復性 | ± 3mm |
正確さ | < 0=""> |
頻度率の限界 | 6.8GHz |
耐圧防爆 | EXiaIICT6 |
保護等級 | IP67 |
信号の出力 | 4-20mA、4-20mA/HART (二線式/四線式) |
電源 | 24VDC |
※のノート: プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!
レーダーの水平なメートルの設計特微
◎水平なメートルのNYRD801は液体、スラリーおよび餌の圧力変化の連続的な無接触測定のために適している;不活性ガスおよび揮発状態の存在
◎使用マイクロウェーブ脈拍の測定方法、それは頻繁な企業のバンドの内で普通働かせることができる。低負荷のビームのために、非金属容器または管、害および環境は人間へのいろいろな金属に取付けることができない。
レーダーの水平なメートルの設置条件
タンクの中の取付け
最大限に活用された設置選択
タンクの中のNYRD801取付け
標準的な取付け:
