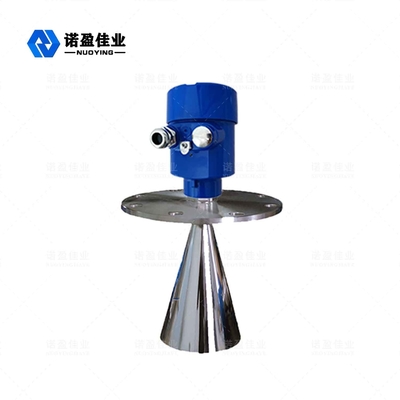

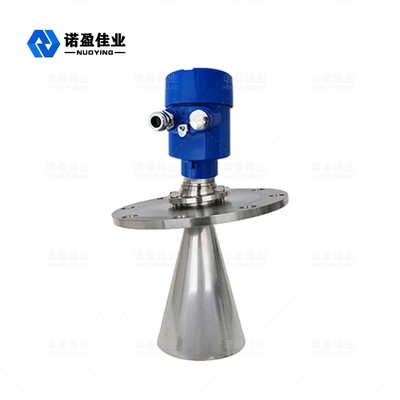

フランジタイプ35mインテリジェントレベルトランスミッター316ステンレス鋼媒体

NYRD803インテリジェントレーダーレベルメーター

レーダーレベルメーターはマイクロ波パルス測定法を採用しており、工業用周波数帯、低ビームエネルギーの範囲で正常であり、さまざまな金属、非金属の容器またはパイプライン、液体、スラリー、および非金属の粒子材料レベルに設置できます-接触連続測定。ほこり、温度、圧力変化、不活性ガス、蒸気に適しています。レーダーレベルメーターは、人体や環境に害を及ぼすことはありませんが、媒体の比率の影響を受けず、誘電率の変化の影響を受けず、現場での調整が不要であるという利点もあります。産業上のニーズであろうと、顧客への経済的利益を考慮するためであろうと、それは非常に良い選択です。

レーダー レベル メーター技術的パラメータ

※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！

レーダー レベル メーターオペレーティング 原理

非常に短いマイクロ波送信および受信アンテナシステムを介した低放射エネルギーパルス。光速で。実行時間は、レベル信号の電子部品に変換できます。非常に短い延長方法のための特別な時間は、安定した正確な測定を保証します。
条件がより複雑な場合でも、偽のエコーがあり、最新のマイクロプロセッシングテクノロジーとデバッグソフトウェアを使用して、材料レベルのエコーを正確に分析できます。

レーダー レベル メーターインストール要件

インストールの説明

設置された短管の壁から外壁までの推奨距離（1）：

• タンク壁からの距離：タンク直径の1/6、最小。距離は200mmです
• 材料供給サイロの上に設置することはできません（4）
• 中央位置（3）に設置することはできません。中央に設置すると、誤波エコーが発生し、波エコーが遮断され、信号損失が発生します。
• ゲージとタンクの壁の間の距離を確保できない場合、タンクの壁に媒体が付着して偽波エコーが発生します。ゲージのデバッグ中に、偽波エコーは保存されません。

最適化されたインストールオプション

• アンテナサイズ：アンテナサイズが大きいほど、波豆の角度が小さくなり、遮断波のエコーが弱くなります。
• アンテナ調整：アンテナを最適化された測定位置に調整します。
• ガイド波管：ガイド波管は、干渉波エコーを回避するために使用されます。

NYRD803タンク内への設置

標準インストール：

• アンテナをタンク壁に向けて傾けることはできません。
• ホーンアンテナは、設置用の短いパイプの外側に延長する必要があります。それ以外の場合は、アンテナ延長パイプを使用する必要があります。
• ホーンアンテナは垂直になるように調整する必要があります。Beanがタンクの壁に向かないようにしてください。
