商品の詳細:
|
| 測定範囲: | 30m | アンテナ タイプ: | 高温および高圧ケーブルのアンテナ |
|---|---|---|---|
| 見本抽出: | エコー55のサンプル/s | プロセス関係: | フランジの取付け（任意） |
| 爆発のレベル: | EXiaIICT6 | 実用温度: | -40~500℃ |
| 信号の出力: | 4-20mA、4-20mA/HART （二線式/四線式） | プロセス圧力: | -0.1-4MPa、-1~40BAR |
| ハイライト: | 1.8GHz導かれた波のレーダーの水平な送信機,30mの導かれた波のレーダーの水平な送信機,30mの導かれた波の水平な送信機 |
||

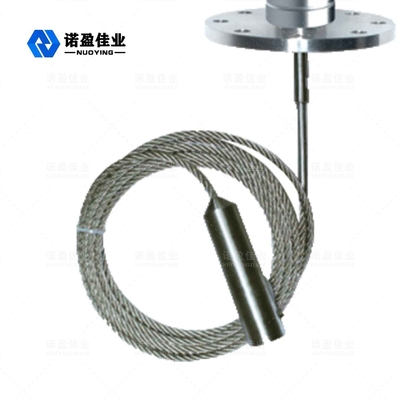

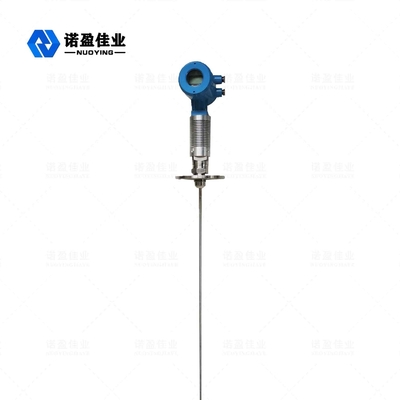

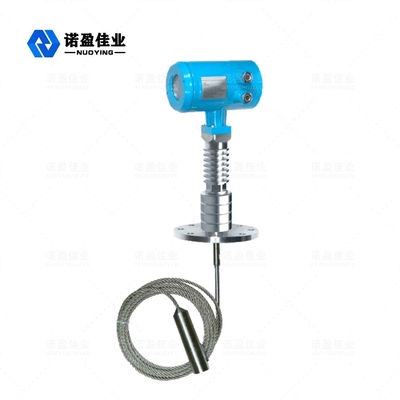

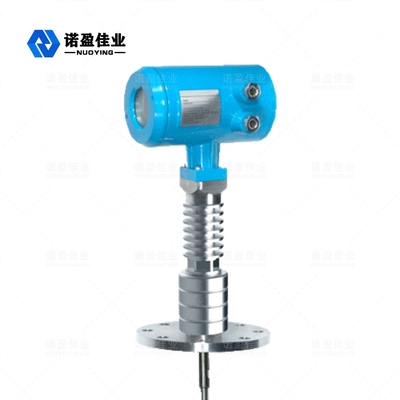

NYRD7051.8GHzガイド波 レーダー レベル メーター
誘導波レーダーレベルメーターは、時間領域反射（TDR）の原理に基づくレベルメーターです。レーダーレベルゲージの電磁パルスは、光速でスチールケーブルまたはプローブに沿って伝播します。レベルメーターのパルスの一部は反射されてエコーを形成し、同じ経路に沿ってパルストランスミッターに戻ります。送信機と測定媒体の表面との間の距離は、その期間中のパルスの伝播時間に比例し、液面の高さが計算されます。
レーダー レベル メーター技術的パラメータ
| パラメーター |
周波数：100MHZ-1.8GHZ 測定範囲：-ケーブル：0-30m;ロッド、同軸：0-6m 再現性：±3mm 解像度：1mm サンプリング：エコー55サンプル/秒 応答速度：0.2S（実際の使用状況による） 出力電流信号：4-20mA 精度：<0.1％ |
| 通信インターフェース | HART通信プロトコル |
| プロセス接続 |
G1-1 / 2 フランジDN50、DN80、DN100、DN150 |
| プロセス圧力 | -1〜40bar |
| 力 |
電源：24VDC（±10％）、リップル電圧：1Vpp 消費電力：最大22.5mA |
| 環境条件 | 温度-40℃〜+ 80℃ |
| 住宅保護グレード | IP68 |
| 爆発レベル | EXiaIICT6 |
| 計装電源と信号出力線の接続 |
2芯シールドケーブルの共有 ケーブルエントリー：2 M20×1.5（ケーブル直径5〜9mm） |
※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！
レーダー レベル メーターオペレーティング 原理
ガイド波レーダーは、タイムトラベルの原理に基づいた一種の測定器です。レーダー波は光速で伝わり、その走行時間は電子部品でレベル信号に変換できます。プローブはケーブルに沿って広がる高周波パルスを放出し、パルスは材料表面に到達してメーター内の受信機で受信されると反射されます。次に、距離信号がレベル信号に変換されます。
入力
反射されたパルス信号はケーブルに沿ってメーターの電子回路に戻され、マイクロプロセッサはこの信号を処理して、材料表面でマイクロ波パルスによって生成されたエコーを識別します。正しいエコー信号の認識は、インテリジェントなソフトウェアによって行われます。材料表面までの距離Dは、パルスのタイムトラベルTに比例します。
D = C×T / 2
ここで、Cは光速です
空のタンクの距離Eがわかっているので、レベルLは次のようになります。
L = ED
出力
空のタンク高さE（=ゼロ点）、フルタンク高さF（=フルスケール）、およびいくつかのアプリケーションパラメータに応じて設定します。アプリケーションパラメータは、4〜20mAの出力に対応する測定環境に機器を自動的に適合させます。
レーダー レベル メーター電気的接続
◎供給電圧
（4〜20）mA / HART（2線式）
電源と出力電流信号は、2芯シールドケーブルを共有しています。特定の供給電圧範囲については、技術データを参照してください。本質安全防爆タイプの場合、電源と計測器の間に安全バリアを追加する必要があります。
（4〜20）mA / HART（4線式）
電源と電流信号は分離されており、それぞれ2芯シールド線を使用しています。特定の供給電圧範囲については、技術データを参照してください。
RS485 / Modbus
電源とModbus信号は分離されており、それぞれ2芯シールド線を使用しています。特定の供給電圧範囲については、技術データを参照してください。
