商品の詳細:
|
測定範囲: | 30m | 電源: | 24VDC |
---|---|---|---|
材料: | 304,316L (任意) | プロセス関係: | フランジ(任意)、 |
正確さ: | <0> | 実用温度: | -40~130℃ |

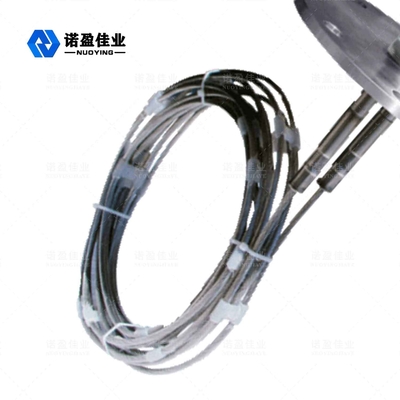

反復性: | ± 3mm | アンテナ タイプ: | 二重ケーブルのアンテナ |
ハイライト: | 1mmの導かれた波のレーダーの水平な送信機,レーダーの水平な送信機の低い誘電体,1mm GWRのレベルの送信機 |

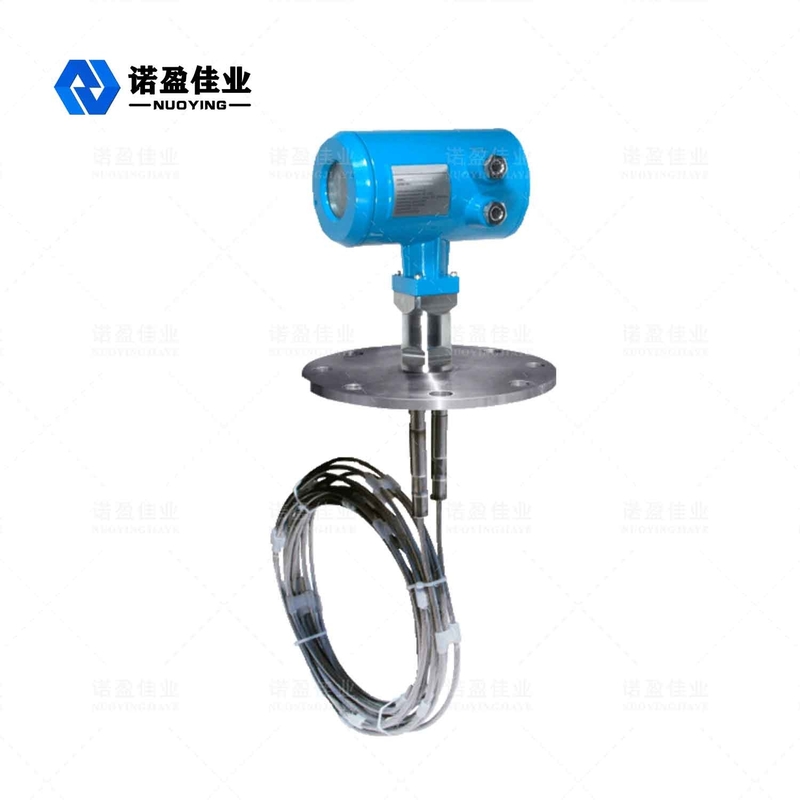

NYRD703低誘電率媒体の1.8GHzガイド波レーダーレベルメーターレベル送信機測定
NYRD7031.8GHzガイド波 レーダー レベル メーター
誘導波レーダーレベルメーターは、時間領域反射(TDR)の原理に基づくレベルメーターです。レーダーレベルゲージの電磁パルスは、光速でスチールケーブルまたはプローブに沿って伝播します。レベルメーターのパルスの一部は反射されてエコーを形成し、同じ経路に沿ってパルストランスミッターに戻ります。送信機と測定媒体の表面との間の距離は、その期間中のパルスの伝播時間に比例し、液面の高さが計算されます。
レーダー レベル メーター技術的パラメータ
パラメーター |
周波数:100MHZ-1.8GHZ 測定範囲:-ケーブル:0-30m;ロッド、同軸:0-6m 再現性:±3mm 解像度:1mm サンプリング:エコー55サンプル/秒 応答速度:0.2S(実際の使用状況による) 出力電流信号:4-20mA 精度:<0.1% |
通信インターフェース | HART通信プロトコル |
プロセス接続 |
G1-1 / 2 フランジDN50、DN80、DN100、DN150 |
プロセス圧力 | -1〜40bar |
力 |
電源:24VDC(±10%)、リップル電圧:1Vpp 消費電力:最大22.5mA |
環境条件 | 温度-40℃〜+ 80℃ |
住宅保護グレード | IP68 |
爆発レベル | EXiaIICT6 |
計装電源と信号出力線の接続 |
2芯シールドケーブルの共有 ケーブルエントリー:2 M20×1.5(ケーブル直径5〜9mm) |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
レーダー レベル メーターオペレーティング 原理
ガイド波レーダーは、タイムトラベルの原理に基づいた一種の測定器です。レーダー波は光速で伝わり、その走行時間は電子部品でレベル信号に変換できます。プローブはケーブルに沿って広がる高周波パルスを放出し、パルスは材料表面に到達してメーター内の受信機で受信されると反射されます。次に、距離信号がレベル信号に変換されます。
レーダー レベル メーターインストール要件
Measurメント Rアンジュ
ブラインドエリアとは、材料表面の最高レベルと測定基準点の間の最小距離を指します。
下部ブラインド領域は、正確に測定できないケーブル下部近くの距離を指します。
有効距離は、上部ブラインド領域と下部ブラインド領域の間の距離です。
ノート:材料レベルが上部と下部のブラインド領域の間にある場合にのみ、材料レベルの信頼できる測定が保証されます。
インストールガイド
以下の設置ガイドは、固体粒子および液体の測定用のケーブルおよびロッドプローブの設置ガイドに適しています。同軸管状プローブは、液体物体にのみ適用されます。
設置位置:
コンセントとインレットに近づかないようにしてください。
金属製タンクやプラスチック製タンクの場合、メーターはタンクの内壁に触れないようにしてください。金属製のタンクの場合は、タンクの中央に材料レベル計を設置しないでください。
サイロ径の1/4に設置することをお勧めします。
ケーブルまたはロッドタイプのプローブは、タンク壁から30cm以上の距離を保つ必要があります。
プローブの底は、タンクの底から約30mmの位置にある必要があります。
プローブは、タンク内の障害物から200mm以上の距離を保つ必要があります。
容器の底が円錐形の場合、センサーはタンク上部の中央に設置できるため、タンク底まで測定できます。
右の写真は、主に液面測定に使用されるロッド式レーダーの設置図です。
ケーブルに加えられるダウンプル力
充電および放電時に、材料はケーブルに下向きの引っ張り力を生成します。これは、次の要因によって決定されます。
液体測定用設置ガイド
以下の設置ガイドは、ロッドタイプおよびケーブルタイプのプローブに適用されます。管状プローブの測定は、設置方法とは関係ありません。
設置位置
タンク内の障害物
干渉除去
