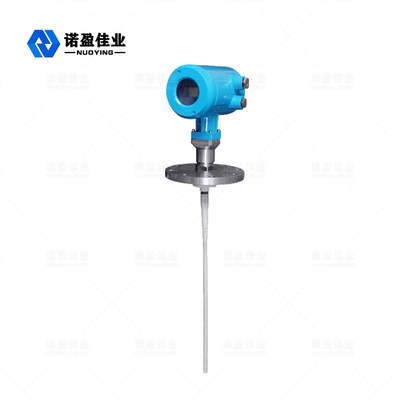

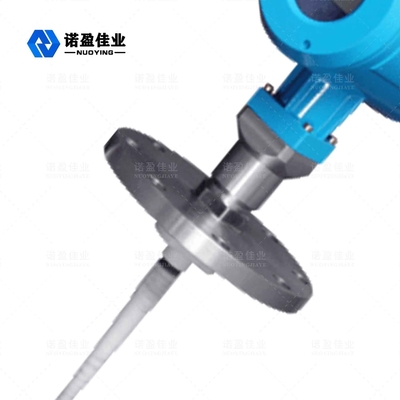

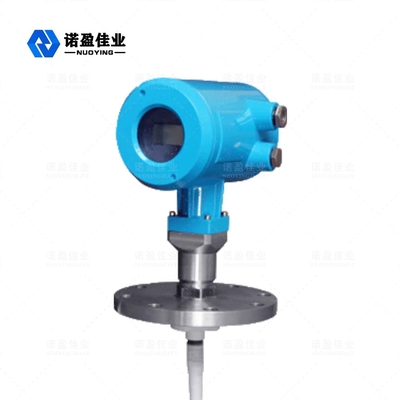

Range0~6mのレベルの送信機を測定するNYRD702 1.8GHzの導かれた波のレーダーのレベルのメートル

NYRD702 1.8GHzの導かれた波のレーダーの水平なメートル

導かれた波のレーダーの水平なメートルは時間領域の反射（TDR）の原則に基づく水平なメートルである。光速の鋼鉄ケーブルまたは調査に沿うレーダーのレベル ゲージ プロパゲートの電磁石脈拍。水平なメートルの脈拍の部分はエコーを形作り、同じ道に沿う脈拍の送信機に戻るために反映される。測定された媒体の送信機と表面間の間隔はその期間の間に脈拍の伝播時間に比例して、液体の水平な高さは計算される。

レーダーの水平なメートルの技術的な変数

※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!

レーダーの水平なメートルの運営原則

導かれた波のレーダーは時間旅行の原則に基づいている一種の計器である。レーダー波は光速で伝わり、走行時間は電子部品によって水平な信号に変えることができる。調査は物質的な表面に出会う反射し返され、メートルの中の受信機によって受け取られるときケーブルに沿って広がる、脈拍は高周波脈拍を出し。間隔信号は水平な信号にそれから変えられる。

レーダーの水平なメートルの設計特微

◎導かれた波のレーダーのレベルのメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術、接触の測定、高い測定の正確さおよびより正確な測定を採用する。同時に、導かれた波のレーダーは付着に対して抵抗力があり、中型の温度および付着のような外部環境によって影響されない。
◎検出の部品はのいろいろなプロセス関係方法そしてタイプ70Xシリーズを導いたさまざまで複雑な働く条件および適用のために適した波のレーダーのレベル ゲージを作る。のような:高温の、高圧および小さい比誘電率媒体。
◎脈拍の働くモードを使用して、プロダクトに極端に低い放出力があり、さまざまな金属および非金属に取付けることができる
人体および環境への害のない容器。

レーダーの水平なメートルの設置条件

測定の範囲

記号の説明:

H----測定の範囲

L----空タンク間隔

B----上の不感区域

E----調査とタンク壁間の最小距離

不感区域は物質的な表面の最高レベルと測定の基準点間の最小距離を示す。

最下の不感区域は正確に測定することができないケーブルの底の近くで間隔を示す。

有効な間隔は上の不感区域と最下の不感区域の間の1である。

注:物質的なレベルが上および下の不感区域の間ににあるときだけ物質的なレベルの信頼できる測定は保証されるできる。

レーダーの水平なメートルElectricalconnections

◎供給電圧

（4 ~20） mA/HART （二線式）
電源および出力電流信号の分け前2中心によって保護されるケーブル。特定の供給電圧の範囲の技術的なデータを参照しなさい。本質的に安全なタイプのために、安全バリアは電源と器械の間で加えられなければならない。

（4~20） mA/HART （四線式）
電源および現在の信号は分かれて、それぞれは2中心によって保護されるワイヤーを使用する。特定の供給電圧の範囲の技術的なデータを参照しなさい。

RS485/Modbus
電源およびModbus信号は分かれて、それぞれは2中心によって保護されるワイヤーを使用する。特定の供給電圧の範囲のため技術的なデータを見るため。
