Nyrd702 100mhzのレーダーの水平な送信機IP68 40棒マイクロウェーブ水平な送信機

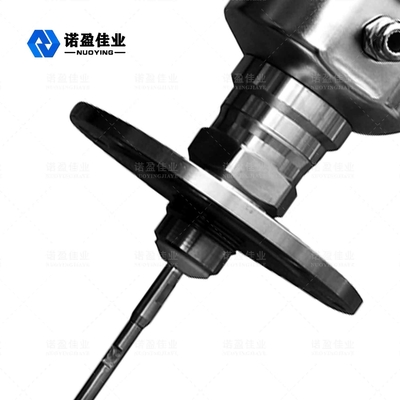

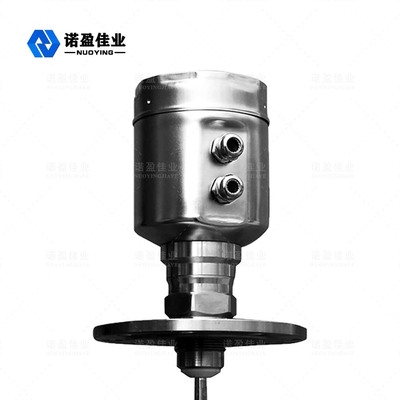

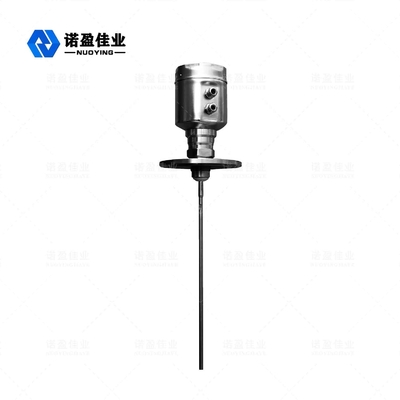

NYRD702 （ステンレス鋼） 1.8GHz導かれた波のレーダーの水平なメートル

導かれた波のレーダーの水平なメートルは時間領域の反射（TDR）の原則に基づく水平なメートルである。光速の鋼鉄ケーブルまたは調査に沿うレーダーのレベル ゲージ プロパゲートの電磁石脈拍。水平なメートルの脈拍の部分はエコーを形作り、同じ道に沿う脈拍の送信機に戻るために反映される。測定された媒体の送信機と表面間の間隔はその期間の間に脈拍の伝播時間に比例して、液体の水平な高さは計算される。

レーダーの水平なメートルの技術的な変数

※のノート: プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!

レーダーの水平なメートルの運営原則

導かれた波のレーダーは時間旅行の原則に基づいている一種の計器である。レーダー波は光速で伝わり、走行時間は電子部品によって水平な信号に変えることができる。調査は物質的な表面に出会う反射し返され、メートルの中の受信機によって受け取られるときケーブルに沿って広がる、脈拍は高周波脈拍を出し。間隔信号は水平な信号にそれから変えられる。

レーダーの水平なメートルの設置条件

測定の範囲

記号の説明:

H----測定の範囲

L----空タンク間隔

B----上の不感区域

E----調査とタンク壁間の最小距離

不感区域は物質的な表面の最高レベルと測定の基準点間の最小距離を示す。

最下の不感区域は正確に測定することができないケーブルの底の近くで間隔を示す。

有効な間隔は上の不感区域と最下の不感区域の間の1である。

注:物質的なレベルが上および下の不感区域の間ににあるときだけ物質的なレベルの信頼できる測定は保証されるできる。

インストール ガイド

インストール ガイドは下のケーブルで通信するために固体粒子および液体を測定するための棒の調査適用し。同軸管状の調査は液体の目的のためだけに適している。

設置位置:

• 輸出高および輸入高を避けなさい。
• 金属およびプラスチック缶のために、メートルはタンクの内部の壁に触れない。金属タンクがタンクの中心に、レベル ゲージ取付けられていれば。
• 取付けはサイロの直径の1/4で推薦される。
• ケーブル タイプか棒タイプ調査およびタンク壁の間隔は30 cmよりより少しべきではない。
• 調査の底はタンクの底からの約30mmである。
• タンクの調査と障害間の間隔は200mmよりより少しではない。
• センサーはタンク底で屋根の中心に測定できる、円錐形のための容器の底取付ける、ことができる。
• 権利の図表は液体の水平な測定のために主に使用されるrod-shapedレーダーの取付けを示す。
