商品の詳細:
|
| 測定範囲: | 6m、15m | アンテナ タイプ: | 高温および高圧アンテナ |
|---|---|---|---|
| 材料: | 304,316L （任意） | 耐圧防爆等級: | ExiaCT6Ⅱ （任意） |
| 保護クラス: | 表示器械IP67 | 実用温度: | -40~500℃ |
| 信号の出力: | 4-20mA、4-20mA/HART （二線式/四線式） | プロセス圧力: | -1~40BAR |

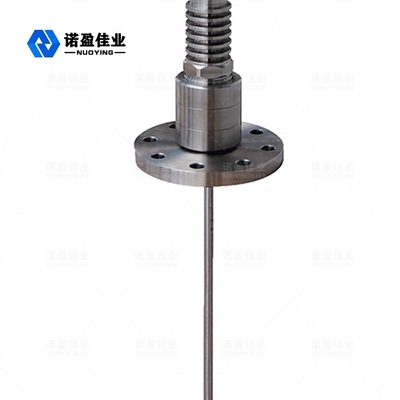

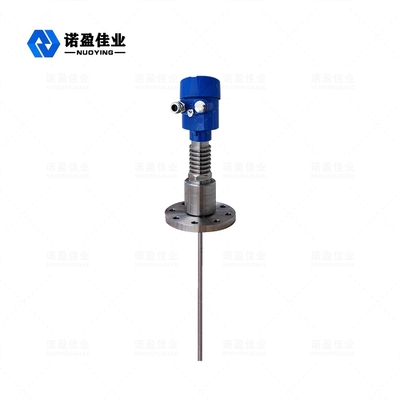

NYRD7051.8GHzガイド波 レーダー レベル メーター
化学工業のレベル測定器であるガイド波レーダーレベルゲージ。ガイド波レーダーレベルメーターは、時間領域反射率計（TDR）の原理に基づくレーダーレベルメーターです。レーダーレベルメーターの電磁パルスは、光速でケーブルまたはプローブロッドに沿って移動します。測定媒体の表面に当たると、レーダーレベルメーターのパルスの一部が反射してエコーを形成し、同じ経路に沿ってパルス送信機に戻ります。ランチャーと測定媒体の表面との間の距離は、その間のパルスの伝播時間に比例し、液面の高さが計算されます。
レーダー レベル メーター技術的パラメータ
| 典型的なアプリケーション | 液体、粉末、固体粒子、腐食性媒体 |
| アンテナ素材 | フレキシブルケーブル/ 304 / PTFE（オプション） |
| 測定範囲 | 6メートル |
| 正確さ | ±1mm |
| 電源 | 24VDC（2線式、4線式） |
| 中温 | -40〜 + 130℃、-40〜 + 250℃ |
| プレッシャー | -0.1〜4.0MPa |
| プロセス接続 | ねじ山、フランジ（オプション） |
| 保護クラス | IP67 |
| 防爆グレード | ExiaⅡCT6（オプション） |
| 信号出力 | 4 ... 20mA / HART / RS485 / Modbus .. .. |
※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！
レーダー レベル メーターオペレーティング 原理
誘導波レーダーから放射される高周波マイクロ波パルスは、検出部品（鋼ケーブルまたは鋼棒）に沿って伝播し、測定媒体に遭遇すると、誘電率の急激な変化により、反射や一部が発生します。パルスエネルギーの反射が戻ってきます。送信パルスと反射パルスの間の時間間隔は、測定された媒体の距離に比例します。
レーダー レベル メーターインストール要件
標準的なインストール方法
◎容器径の1/4または1/6に設置することをお勧めします。
注：タンク壁からの最小距離はL0≥300mm、H0≥50mmです。
✧入口と出口に近づかないでください。
◎リミットスイッチ、加熱コイル、攪拌機などの障害物に近づかないでください。注：プローブと障害物の間の距離は200mm以上です。
◎容器が金属製の缶の場合、レーダーが全範囲で缶の壁や底に触れないようにしてください。
◎容器の底が先細になっている場合は、タンク上部の中央にレーダーを設置できます。
◎設置短管の高さはL1≤10cmとします。
レーダー レベル メーター電気的接続
◎供給電圧
（4〜20）mA / HART（2線式）
電源と出力電流信号は、2芯シールドケーブルを共有しています。特定の供給電圧範囲については、技術データを参照してください。本質安全防爆タイプの場合、電源と計測器の間に安全バリアを追加する必要があります。
（4〜20）mA / HART（4線式）
電源と電流信号は分離されており、それぞれ2芯シールド線を使用しています。特定の供給電圧範囲については、技術データを参照してください。
RS485 / Modbus
電源とModbus信号は分離されており、それぞれ2芯シールド線を使用しています。特定の供給電圧範囲については、技術データを参照してください。
◎接続方法
◎防爆接続
レーダー レベル メーターSelectionTabel
例：NYRD705-AC1A33VAPM1000
| メーカー番号 | |
| NYRD | |
| 製品モデル | |
| 705レンジ6m | |
| アンテナの形状/サイズ/材質 | |
|
A B Y |
ケーブルアンテナ/ 304 ケーブルアンテナ/ PTFE特殊カスタマイズ |
| プロセス接続 | |
| A | スレッド：G1½A |
| B | スレッド：G1A |
| C | スレッド：G¾A |
| D | スレッド：1½NPT |
| E | フランジ：DN50 |
| F | フランジ：DN80 |
| G | フランジ：DN100 |
| Y | 特別にカスタマイズ |
| 出力/供給 | |
|
1 4〜20mA / 24VDC2線式 2 4〜20mA / 24VDC /ハート2線式 3 4〜20mA / 220VAC /ハート4線式 4 RS485 / Modbus |
|
| ライブディスプレイ/プログラミング | |
| 斧 | なしで |
| Nuoyingコード | |
| XX | |
| プロセス温度 |
| 1-40〜 + 130℃ |
| 2-40〜 + 250℃ |
| 3-40〜 + 500℃ |
| Y特別にカスタマイズ |
| プロセス圧力 |
| 1-0.1〜 + 0.3MPa |
| 2-0.1〜 + 2.0MPa |
| 3-0.1〜 + 4.0MPa |
| Y特別にカスタマイズ |
| シーリング |
|
V Viton Kカレス Y特別にカスタマイズ |
| 住宅資材/保護レベル |
| アルミニウム/ IP65 |
| Dアルミニウム（デュアルキャビティ）/ IP67 |
| S SS 304 / IP68 |
| Y特別にカスタマイズ |
| 防爆グレード |
| Pスタンダード |
| L Exia IICT6 |
| G Exd [ia] IICT6スペシャル |
| Yカスタマイズ |
| ケーブルエントリー |
|
MM20×1。5 N 1/2 "NPT Y特別にカスタマイズ |
| 範囲（単位：cm） |
| バツ ...... |
