商品の詳細:
|
測定範囲: | 0~6m | 材料: | 304,316L (任意) |
---|---|---|---|
方法の取付け: | フランジの土台か糸の土台 | 中型の温度: | -40~130℃ |
信号の出力: | 4-20mA、4-20mA/HART | 正確さ: | ±1mm |
頻度: | 1.8ギガヘルツ | 電源: | 24VDC / 220VAC |

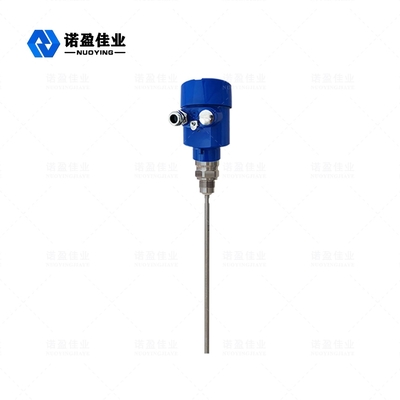

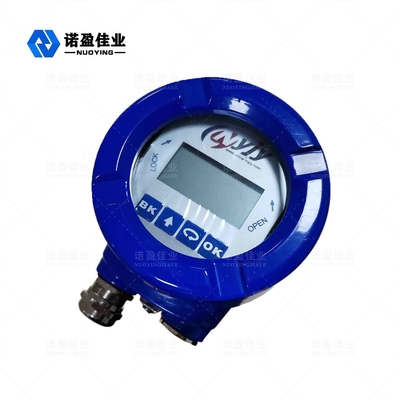

NYRD702 1.8GHzの導かれた波のレーダーの水平なメートル
導かれた波のレーダーの水平なメートルは時間領域の反射(TDR)の原則に基づく水平なメートルである。光速の鋼鉄ケーブルまたは調査に沿うレーダーのレベル ゲージ プロパゲートの電磁石脈拍。水平なメートルの脈拍の部分はエコーを形作り、同じ道に沿う脈拍の送信機に戻るために反映される。測定された媒体の送信機と表面間の間隔はその期間の間に脈拍の伝播時間に比例して、液体の水平な高さは計算される。
レーダーの水平なメートルの技術的な変数
典型的な適用 | 液体、粉、固体粒子、腐食性媒体 |
アンテナ材料 | 304/316 (任意) |
測定範囲 | 30のm |
正確さ | ±1mm |
電源 | 24 VDC (二線式、四線式) |
中型の温度 | -40~+130℃、- 40~+250℃ |
圧力 | e -0.1~4.0MPa |
プロセス関係 | 糸、フランジ(任意) |
保護クラス | IP67 |
耐圧防爆等級 | ExiaCT6Ⅱ (任意) |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!
レーダーの水平なメートルの運営原則
検出の部品(鋼鉄ケーブルか鋼鉄棒)に沿う導かれた波のレーダー プロパゲートによって出る高周波マイクロウェーブ脈拍および測定された媒体に出会うとき、比誘電率、それによりの突然の変更が原因で反射を引き起こし、パルス エネルギーの一部分は反射し返される。送信された脈拍と反映された脈拍間の時間間隔は測定された媒体の間隔に比例している。
レーダーの水平なメートルの設計特微
◎導かれた波のレーダーのレベルのメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術、接触の測定、高い測定の正確さおよびより正確な測定を採用する。同時に、導かれた波のレーダーは付着に対して抵抗力があり、中型の温度および付着のような外部環境によって影響されない。
◎検出の部品はのいろいろなプロセス関係方法そしてタイプ70Xシリーズを導いたさまざまで複雑な働く条件および適用のために適した波のレーダーのレベル ゲージを作る。のような:高温の、高圧および小さい比誘電率媒体。
◎脈拍の働くモードを使用して、プロダクトに極端に低い放出力があり、さまざまな金属および非金属に取付けることができる
人体および環境への害のない容器。
レーダーの水平なメートルの設置条件
標準的な設置方法
◎容器の直径の1/4か1/6に取付けることを推薦する。
注:タンク壁からの最小距離はL0≥300mm、H0≥50mmである。
◎入口および出口から保ちなさい。
◎限界スイッチ、ヒート・コイル、アジテータ、等のような障害を避けなさい。注:調査と障害間の間隔は≥200mmである。
◎容器が金属の缶のとき、レーダーは全範囲の缶の壁そして底に触れるべきではない。
◎容器の底が先を細くされれば、レーダーはタンクの上の中心に取付けることができる。
◎設置不足分の管の高さはL1≤10cmべきである。
