商品の詳細:
|
測定範囲: | 30m | アンテナ タイプ: | 高温ケーブルのアンテナ |
---|---|---|---|
実用温度: | -40~250℃ | 信号の出力: | 4-20mA、4-20mA/HART |
プロセス圧力: | -0.1-4MPa、-1~40BAR | 電源: | 24VDC / 220VAC |
保護等級: | IP67 | 頻度: | 1.8ギガヘルツ |

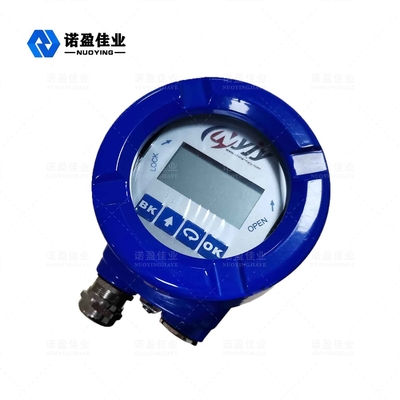

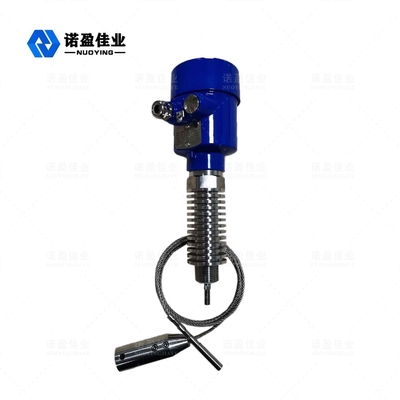

NYRD701(高温タイプ)1.8GHzガイド波 レーダー レベル メーター
誘導波レーダーレベルメーターは、時間領域反射(TDR)の原理に基づくレベルメーターです。レーダーレベルゲージの電磁パルスは、光速でスチールケーブルまたはプローブに沿って伝播します。レベルメーターのパルスの一部は反射されてエコーを形成し、同じ経路に沿ってパルストランスミッターに戻ります。送信機と測定媒体の表面との間の距離は、その期間中のパルスの伝播時間に比例し、液面の高さが計算されます。
レーダー レベル メーター技術的パラメータ
典型的なアプリケーション | 液体、粉末、固体粒子、腐食性媒体 |

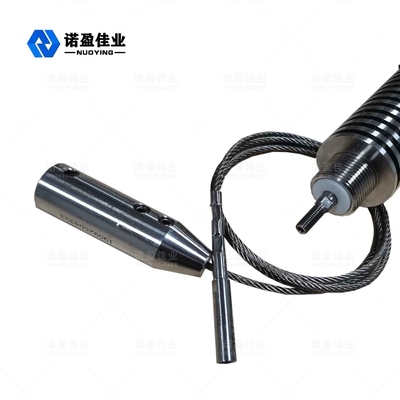

アンテナ素材 | フレキシブルケーブル/ 304 / PTFE(オプション) |
測定範囲 | 30メートル |
正確さ | ±1mm |
電源 | 24VDC(2線式、4線式) |
中温 | -40〜 + 250℃ |
プレッシャー | e -0.1〜4.0MPa |
プロセス接続 | ねじ山、フランジ(オプション) |
保護クラス | IP65 |
防爆グレード | ExiaⅡCT6(オプション) |
信号出力 | 4 ... 20mA / HART / RS485 / Modbus .. .. |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!

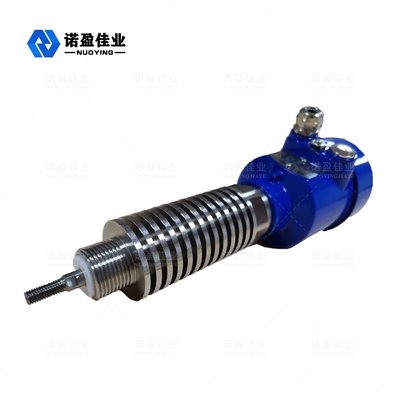

ラジエーターの構造を結合するための誘導波レーダーレベルメーターアンテナ、ラジエーターは、ステンレス鋼シート構造などの材料の304/316以上で作られた、ホットエレクトロンコンポーネント冷却装置を使用する電気器具の一種です。ヒートシンクは、コンポーネントからの熱をより効果的に伝導させることができるため、製品をより高温の場合に適用できます。
レーダー レベル メーターデザインの特徴
◎誘導波レーダーレベル計は、高度なマイクロ波処理技術と独自のエコーディスカバリーエコー処理技術、接触測定、高い測定精度、より正確な測定を採用しています。同時に、誘導波レーダーは付着に強く、中温や付着などの外部環境の影響を受けません。
◎さまざまなプロセス接続方法と検出コンポーネントのタイプにより、70Xシリーズ誘導波レーダーレベルゲージはさまざまな複雑な作業条件とアプリケーションに適しています。例:高温、高圧、小さな誘電率媒体。
◎パルス動作モードを採用しているため、発光電力が非常に低く、さまざまな金属および非金属に取り付けることができます。
人体や環境に害を及ぼさない容器。
レーダー レベル メーターインストール要件
標準的なインストール方法
◎容器径の1/4または1/6に設置することをお勧めします。
注:タンク壁からの最小距離はL0≥300mm、H0≥50mmです。
✧入口と出口に近づかないでください。
◎リミットスイッチ、加熱コイル、攪拌機などの障害物に近づかないでください。注:プローブと障害物の間の距離は200mm以上です。
◎容器が金属製の缶の場合、レーダーが全範囲で缶の壁や底に触れないようにしてください。
◎容器の底が先細になっている場合は、タンク上部の中央にレーダーを設置できます。
◎設置短管の高さはL1≤10cmとします。
