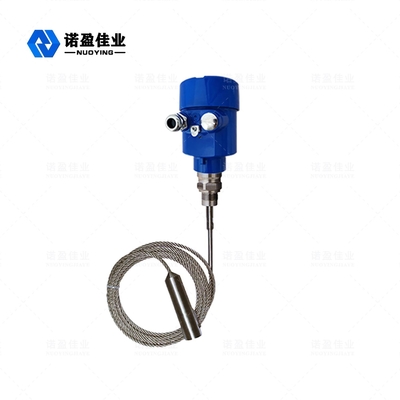

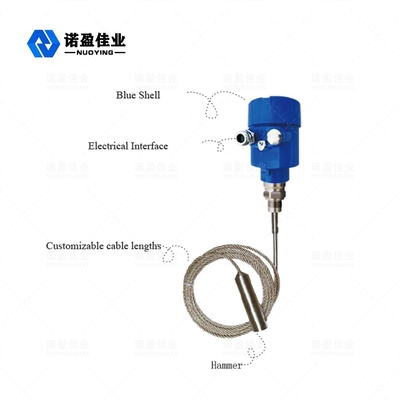

NYRD701 1.8GHzの導かれた波のレーダーのレベルは測定範囲をメーターで計る:0~30mの水平な送信機

NYRD7011.8GHzガイド波 レーダー レベル メーター

誘導波レーダーレベルメーターは、時間領域反射（TDR）の原理に基づくレベルメーターです。レーダーレベルゲージの電磁パルスは、光速でスチールケーブルまたはプローブに沿って伝播します。レベルメーターのパルスの一部は反射されてエコーを形成し、同じ経路に沿ってパルストランスミッターに戻ります。送信機と測定媒体の表面との間の距離は、その期間中のパルスの伝播時間に比例し、液面の高さが計算されます。

レーダー レベル メーター技術的パラメータ

※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！

レーダー レベル メーターオペレーティング 原理

誘導波レーダーから放射される高周波マイクロ波パルスは、検出部品（鋼ケーブルまたは鋼棒）に沿って伝播し、測定媒体に遭遇すると、誘電率の急激な変化により、反射や一部が発生します。パルスエネルギーの反射が戻ってきます。送信パルスと反射パルスの間の時間間隔は、測定された媒体の距離に比例します。

✧入力
ガイド波レーダーは、タイムトラベルの原理に基づいた測定器です。レーダー波は光速で走行し、その走行時間は電子部品を介してレベル信号に変換できます。プローブは高周波パルスを放射し、ケーブルまたはロッドプローブに沿って伝播します。パルスが材料の表面に当たると、パルスは反射されて機器の受信機で受信され、距離信号はレベル信号に変換されます。
反射されたパルス信号は、ケーブルまたはロッドプローブに沿って機器の電子回路部分に送信され、マイクロプロセッサは信号を処理して、材料の表面でマイクロ波パルスによって生成されたエコーを識別します。パルスソフトウェアによって正しいエコー信号の識別が完了し、材料表面からの距離Dは、
脈：
D = C×T / 2、ここでCは光速です
空のタンクの距離Eがわかっているので、材料レベルLは次のようになります。L= ED
◎エクスポート
空のタンク高さE（=ゼロポイント）、フルタンク高さF（=フルスケール）、およびいくつかのアプリケーションパラメータを入力して設定すると、アプリケーションパラメータは、4〜20mAの出力に対応する測定環境に機器を自動的に適合させます。
